VolverUsted está aquí : Portada > Productos > Accesorios de tubería > Reductor de velocidad

Reductor de velocidad

Normas: ASME b16.9, din2615, JIS b2312, ASME b16.11
Material: acero al carbono ASTM a234 wpb,
Acero aleado ASTM a234 WP1, WP5, WP9, wp11, wp22
Acero inoxidable ASTM a403 304 / 316
Tipo: igual y decreciente
Rango de tamaño: 1 / 2 "a 24"
Espesor de la pared: sch10, sch40, sch80
Relación de presión: 3000, 6000, 9000
Las dimensiones de los reductores concéntricos y excéntricos se muestran en ASME b16.9. Las dimensiones de 1 / 2 "a 24" se muestran en la tabla siguiente.

Encuentre el producto que necesita o envíe una consulta

Solicitud de cotización

Descripción
Especificación
Normas
Consulta en línea
Productos recomendados

Descripción

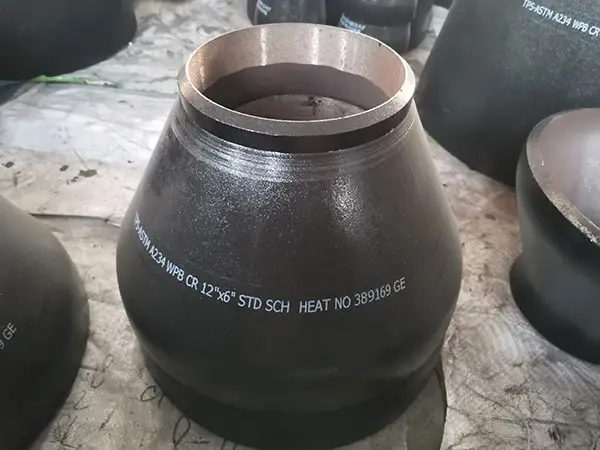

Reductores concéntricos (CR)
Los reductores concéntricos se utilizan para la transición entre tuberías del mismo diámetro. Están disponibles en acero y hierro fundido en varios tamaños, incluyendo 2, 3, 4 y 6 pulgadas. También se denominan reductores masculinos, ya que su diámetro exterior es mayor que el diámetro interior de su parte de apareamiento (en este caso, adaptadores femeninos).

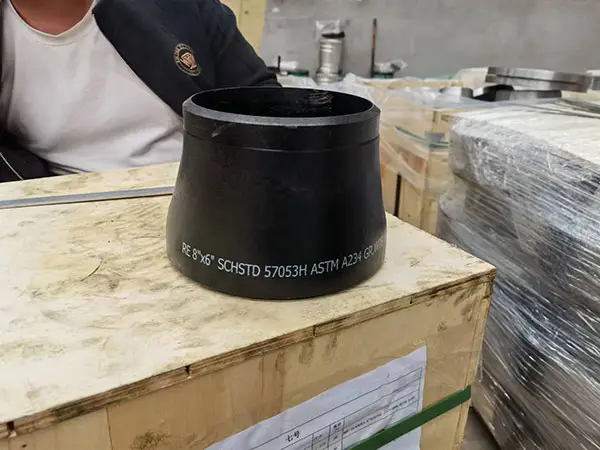

Reductor excéntrico (ER)
Los reductores excéntricos se utilizan para la transición entre tuberías de diferentes diámetros. El diseño excéntrico permite la conexión de tuberías con un diámetro interior mayor que el otro.

Especificación

NPS1	NPS2	OD1	OD2	H
3/4	1/2	26.7	21.3	38
3/4	3/8	26.7	17.3	38
1	3/4	33.4	26.7	51
1	1/2	33.4	21.3	51
1-1/4	1	42.2	33.4	51
1-1/4	3/4	42.2	26.7	51
1-1/4	1/2	42.2	21.3	51
1-1/2	1-1/4	48.3	42.2	64
1-1/2	1	48.3	33.4	64
1-1/2	3/4	48.3	26.7	64
1-1/2	1/2	48.3	21.3	64
2	1-1/2	60.3	48.3	76
2	1-1/4	60.3	42.2	76
2	1	60.3	33.4	76
2	3/4	60.3	26.7	76
NPS1	NPS2	OD1	OD2	H
2-1/2	2	73.0	60.3	89
2-1/2	1-1/2	73.0	48.3	89
2-1/2	1-1/4	73.0	42.2	89
2-1/2	1	73.0	33.4	89
3	2-1/2	88.9	73.0	89
3	2	88.9	60.3	89
3	1-1/2	88.9	48.3	89
3	1-1/4	88.9	42.2	89
3-1/2	3	101.6	88.9	102
3-1/2	2-1/2	101.6	73.0	102
3-1/2	2	101.6	60.3	102
3-1/2	1-1/2	101.6	48.3	102
3-1/2	1-1/4	101.6	42.2	102
4	3-1/2	114.3	101.6	102
4	3	114.3	88.9	102
NPS1	NPS2	OD1	OD2	H
4	2-1/2	114.3	73.0	102
4	2	114.3	60.3	102
4	1-1/2	114.3	48.3	102
5	4	141.3	114.3	127
5	3-1/2	141.3	101.6	127
5	3	141.3	88.9	127
5	2-1/2	141.3	73.0	127
5	2	141.3	60.3	127
6	5	168.3	141.3	140
6	4	168.3	114.3	140
6	3-1/2	168.3	101.6	140
6	3	168.3	88.9	140
6	2-1/2	168.3	73.0	140
8	6	219.1	168.3	152
8	5	219.1	141.3	152
NPS1	NPS2	OD1	OD2	H
8	4	219.1	114.3	152
8	3-1/2	219.1	101.6	152
10	8	273.0	219.1	178
10	6	273.0	168.3	178
10	5	273.0	141.3	178
10	4	273.0	114.3	178
12	10	323.8	273.0	203
12	8	323.8	219.1	203
12	6	323.8	168.3	203
12	5	323.8	141.3	203
14	12	355.6	323.8	330
14	10	355.6	273.0	330
14	8	355.6	219.1	330
14	6	355.6	168.3	330
16	14	406.4	355.6	356
NPS1	NPS2	OD1	OD2	H
16	12	406.4	323.8	356
16	10	406.4	273.0	356
16	8	406.4	219.1	356
18	16	457.0	406.4	381
18	14	457.0	355.6	381
18	12	457.0	323.8	381
18	10	457.0	273.0	381
20	18	508.0	457.0	508
20	16	508.0	406.4	508
20	14	508.0	355.6	508
20	12	508.0	323.8	508
22	20	559.0	508.0	508
22	18	559.0	457.0	508
22	16	559.0	406.4	508
22	14	559.0	355.4	508
NPS1	NPS2	OD1	OD2	H
24	22	610.0	559.0	508
24	20	610.0	508.0	508
24	18	610.0	457.0	508
24	16	610.0	406.4	508
26	24	660.0	610.0	610
26	22	660.0	559.0	610
26	20	660.0	508.0	610
26	18	660.0	457.0	610
28	26	711.0	660.0	610
28	24	711.0	610.0	610
28	20	711.0	508.0	610
28	18	711.0	457.0	610
30	28	762.0	711.0	610
30	26	762.0	660.0	610
30	24	762.0	610.0	610
NPS1	NPS2	OD1	OD2	H
30	20	762.0	508.0	610
32	30	813.0	762.0	610
32	28	813.0	711.0	610
32	26	813.0	660.0	610
32	24	813.0	610.0	610
34	32	864.0	813.0	610
34	30	864.0	762.0	610
34	26	864.0	660.0	610
34	24	864.0	610.0	610
36	34	914.0	864.0	610
36	32	914.0	813.0	610
36	30	914.0	762.0	610
36	26	914.0	660.0	610
36	24	914.0	610.0	610
38	36	965.0	914.0	610
NPS1	NPS2	OD1	OD2	H
38	34	965.0	864.0	610
38	32	965.0	813.0	610
38	30	965.0	762.0	610
38	28	965.0	711.0	610
38	26	965.0	660.0	610
40	38	1016.0	965.0	610
40	36	1016.0	914.0	610
40	34	1016.0	864.0	610
40	32	1016.0	813.0	610
40	30	1016.0	762.0	610
42	40	1067.0	1016.0	610
42	38	1067.0	965.0	610
42	36	1067.0	914.0	610
42	34	1067.0	864.0	610
42	32	1067.0	813.0	610
NPS1	NPS2	OD1	OD2	H
42	30	1067.0	762.0	610
44	42	1118.0	1067.0	610
44	40	1118.0	1016.0	610
44	38	1118.0	965.0	610
44	36	1118.0	914.0	610
46	44	1168.0	1118.0	711
46	42	1168.0	1067.0	711
46	40	1168.0	1016.0	711
46	38	1168.0	965.0	711
48	46	1219.0	1168.0	711
48	44	1219.0	1118.0	711
48	42	1219.0	1067.0	711
48	40	1219.0	1016.0	711
NPS1	NPS2	OD1	OD2	H

Normas

Reductores de acero inoxidable: ASTM a403 WP gr.304, 304h, 309, 310, 316, 316L, 317l, 321, 347, 904L.
Reductores de acero al carbono: ASTM a 234 wpb, wpbw, wphy 42, wphy46, wphy52, wph 60, wphy65 y wphy70.
Reductores de acero al carbono a baja temperatura: ASTM a420 wpl3, a420 wpl6.
Reductores de acero aleado: ASTM / ASME A / SA 234 gr.wp 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91.
Reductores de acero dúplex: ASTM a 815, ASME sa 815 uns Nos. S31803, s32205. Werkstoff No. 1.4462.
Reductores de aleación de titanio: ASTM b363 wpt2, wpt3, wpt7, wpt9, wpt11
Reductores de aleación de níquel: ASTM / ASME SB 336 uns 2200 (níquel 200), UNS 2201 (níquel 201), UNS 4400 (Monel 400), UNS 8020 (aleación 20 / 20 CB 3, UNS 8825 Inconel (825), UNS 6600 (Inconel 600), UNS 6601 (Inconel 601), UNS 6625 (inconol 625), uns10276 (Hastelloy C 276).
Reductores de aleación de cobre: ASTM / ASME SB 111 uns No. C 10100, c 10200, c 10800, c 12000, c 12200, c 70600 C 71500, ASTM / ASME sb466 uns No. C 70600 (Cu - ni - 90 / 10), c 71500 (Cu - ni - 70 / 30)
