Codo

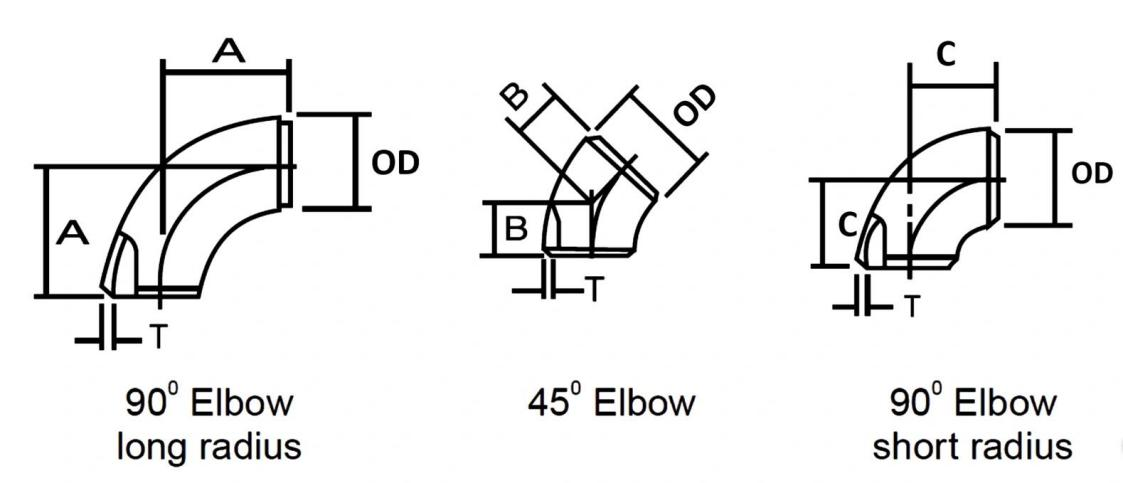

Hay tres ángulos de codo comúnmente utilizados en el sistema de tuberías, 45 grados, 90 grados y 180 grados, estos tipos de ángulos se utilizan para dirigir el fluido en diferentes direcciones, incluyendo ángulos rectos y de retorno, y otros ángulos están disponibles, como 60 grados y 180 grados.

Codo de 45 grados
El codo de 45 grados cambia la dirección del flujo a 45 grados e incluye un codo de 45 grados de radio largo y un codo de 45 grados de radio corto.

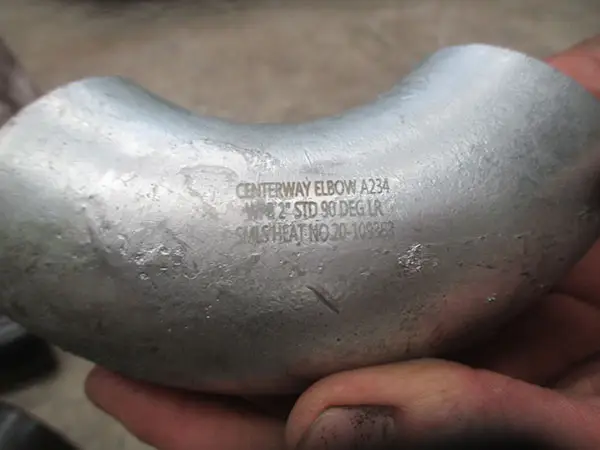

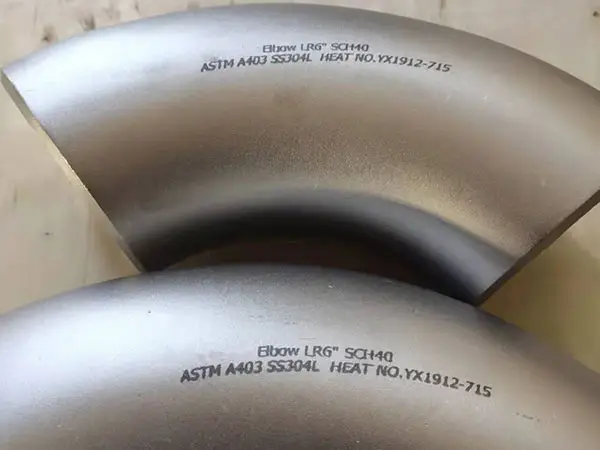

Codo de 90 grados
Los codos de 90 grados cambian la dirección del flujo a 90 grados. También tienen tipos de radio largo y corto. Los codos de 90 grados son los codos más comunes.
Codo de 180 grados
El codo de 180 grados cambia el flujo a 180 grados.
Tipo:

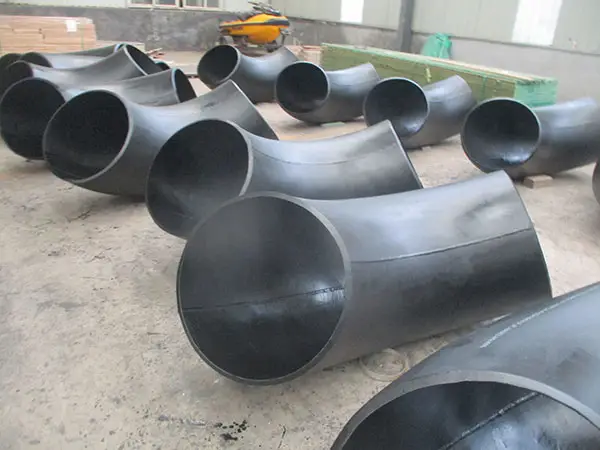

Codo de soldadura a tope
La soldadura a tope se refiere a la conexión de los extremos de las tuberías y los accesorios mediante soldadura a tope, cuyos extremos son biselados para facilitar la soldadura, los extremos biselados se ajustarán a los requisitos de ASME b16.25, los extremos planos se proporcionarán según sea necesario, y los codos de soldadura a tope se dimensionarán de 1 / 2 "a 72", Los codos de soldadura bw pueden estar hechos de tubos sin soldadura y tubos soldados por Termoformado, incluyendo flexión y moldeo.
Permite conexiones suaves y planas a las juntas soldadas, proporcionando un flujo máximo, es un codo de bajo costo y puede utilizar tamaños de pared fina.
Codo de soldadura de socket
Los codos de soldadura de enchufes tienen áreas de enchufes en los extremos de los codos que se pueden insertar y conectar entre sí. El diámetro de las áreas de enchufes coincide con el diámetro exterior de la tubería.
Los codos de conexión de enchufe son más fáciles de soldar que los codos de soldadura a tope porque los accesorios no necesitan estar perfectamente alineados con la tubería. Deslice la tubería en el zócalo y soldar sin biselar.
Los codos SW también están disponibles en codos de 90 y 45 grados. Por lo general, los codos SW se utilizan para tuberías de pequeño diámetro y tienen tres clases de presión: 3000, 6000 y 9000.
Codo roscado
La forma del codo roscado es similar a la del codo SW. La diferencia es que el codo roscado tiene hilos en el extremo del codo. Este tipo de codo es más fácil de instalar y desmontar, lo que es bueno para el mantenimiento de tuberías.
