¿Cómo puede un análisis integral de fallas en tubos de caldera prevenir paradas costosas?

¿Alguna vez ha reparado una fuga, reiniciado la unidad y enfrentado otra parada inmediatamente? Le cuesta tiempo y dinero. Necesita dejar de arreglar los síntomas y comenzar a encontrar el problema real. El análisis de fallas en tubos de caldera es el proceso crítico para identificar la causa raíz específica de una ruptura de tubo, ya sea por corrosión, estrés o fatiga. Al realizar una evaluación exhaustiva tanto del tubo como del historial operativo, puede implementar las soluciones adecuadas para evitar interrupciones recurrentes.

Muchos operadores cometen el error de simplemente parchar el agujero y seguir adelante. Este enfoque ignora los problemas subyacentes que eventualmente destruirán todo su sistema. Veamos las fallas específicas para que pueda detenerlas.

¿Cuáles son los mecanismos de falla más comunes en el lado del agua?

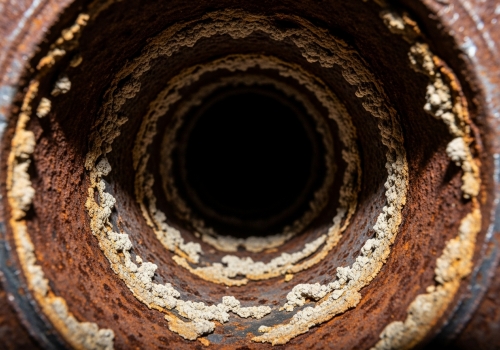

El agua parece inofensiva, pero dentro de una caldera puede ser una fuerza destructiva. Si ignora la química del agua, sus tuberías se erosionarán de adentro hacia afuera, provocando fugas peligrosas. Las fallas en el lado del agua generalmente se derivan de un control químico deficiente, lo que resulta en ataques cáusticos, picaduras por oxígeno o daños por hidrógeno. Estos mecanismos atacan el diámetro interno del tubo, lo que a menudo requiere una revisión estricta de sus protocolos de tratamiento de agua y una posible mejora en la calidad del material del tubo.

He estado en la industria de tuberías de acero desde 1996 y a menudo veo clientes desconcertados por fugas en tuberías relativamente nuevas. A menudo, la calidad del acero es buena, pero el análisis de fallas en tubos de caldera apunta a la química del agua. Cuando miramos el "lado del agua" del tubo, estamos observando cómo el agua interactúa con el acero. Los tres mayores enemigos aquí son los productos químicos cáusticos, el oxígeno y el ácido. Por ejemplo, el Ataque Cáustico ocurre cuando los depósitos bloquean el flujo de agua. Esto crea un punto caliente donde los químicos se concentran y carcomen la capa protectora del acero. Generalmente verá una hendidura o surco en la superficie interior. Luego está la Picadura por Oxígeno. Esto parece como si alguien hubiera usado un taladro en el interior de su tubo. Ocurre cuando el aire entra en el sistema, generalmente durante el tiempo de inactividad. Para ayudarle a entender esto mejor, he desglosado las principales amenazas del lado del agua a continuación. Necesita conocerlas para hablar eficazmente con su equipo de mantenimiento.

Mecanismo de Falla	Cómo se ve (Síntomas)	La Causa Raíz	La Solución
Ataque Cáustico	Pérdida de pared y hendiduras en el Diámetro Interno (ID).	Depósitos pesados que causan concentración de químicos.	Limpiar los tubos para eliminar depósitos y equilibrar el pH del agua.
Picaduras por Oxígeno	Agujeros profundos e irregulares en el ID.	Demasiado oxígeno en el agua, a menudo durante el arranque o almacenamiento.	Mejorar la desaireación y usar procedimientos de almacenamiento adecuados durante paradas.
Daño por Hidrógeno	Microfisuras dentro del metal; el tubo se vuelve quebradizo.	La corrosión libera hidrógeno, que entra en el acero y lo debilita.	Prevenir la acumulación de incrustaciones y controlar estrictamente los contaminantes ácidos.
Corrosión bajo Tensión	Grietas gruesas y quebradizas cerca de soldaduras o accesorios.	Alta tensión combinada con fluidos corrosivos.	Evitar el arrastre de agua y asegurar procedimientos de limpieza adecuados.

Si ve estas señales, simplemente cambiar el tubo sin arreglar la química del agua no ayudará. También podría necesitar considerar tubos estriados para mejorar el flujo o tuberías de aleación de mayor grado que resistan mejor la corrosión.

¿Cómo conduce el entorno de combustión a fallas en el lado del fuego?

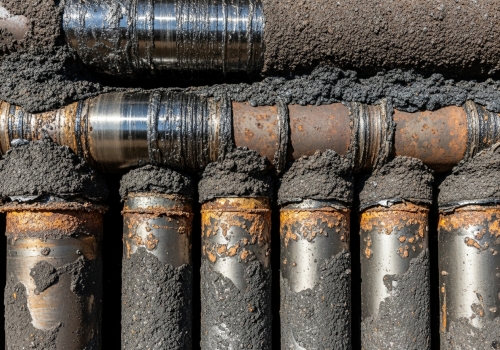

El exterior de sus tubos de caldera enfrenta un entorno brutal de fuego, cenizas y temperaturas cambiantes. Si no selecciona los materiales adecuados, los tubos se desgastarán rápidamente. Las fallas en el lado del fuego ocurren en la superficie externa del tubo e incluyen corrosión por cenizas de combustible, erosión y fatiga térmica. Estos problemas son causados por cenizas volantes abrasivas, escoria fundida y ciclos constantes de calentamiento y enfriamiento, que desgastan el metal y causan grietas en la superficie.

Mientras que los problemas del lado del agua están ocultos, los problemas del lado del fuego suelen ser más visibles pero igual de mortales. En mi experiencia suministrando tuberías a empresas EPC, sé que el tipo de combustible que quema importa mucho. El carbón, el petróleo y el gas afectan el acero de manera diferente. El análisis de fallas en tubos de caldera en el lado del fuego a menudo revela que el material no era lo suficientemente fuerte para el entorno. Por ejemplo, la Corrosión por Cenizas de Combustible es un problema importante para las calderas de carbón. La ceniza se derrite sobre el tubo y crea una capa líquida que come el metal. Hace que el tubo se vea "picado". Si está viendo esto, podría necesitar tubos con mayor contenido de cromo (más del 20%). Otro problema común que veo es la Erosión. Esto es puramente mecánico. Es como limpiar sus tuberías con chorro de arena. La ceniza volante o el vapor de los sopladores de hollín golpean el tubo a alta velocidad y lo desgastan. Esto hace que la pared sea más delgada hasta que revienta. Aquí hay un desglose de lo que sucede en el exterior del tubo:

Mecanismo de Falla	Cómo se ve (Síntomas)	La Causa Raíz	La Solución
Corrosión por Cenizas	Pérdida de pared externa; superficie picada bajo la incrustación.	Elementos de ceniza fundida atacan la superficie caliente del metal.	Usar tubos de acero con alto contenido de cromo o instalar escudos de acero inoxidable.
Fatiga del Lado del Fuego	Agrietamiento tipo "piel de elefante" o "piel de cocodrilo" en la superficie.	Calentamiento y enfriamiento constante (ciclos) agrietan la incrustación.	Reducir arranques/paradas rápidos y optimizar el soplado de hollín.
Erosión	Pérdida de metal en el lado del impacto; el tubo parece pulido o desgastado.	Ceniza abrasiva o vapor golpeando el tubo a alta velocidad.	Instalar escudos de tubos y equilibrar el flujo de gas en la caldera.
Corrosión en Paredes de Agua	Adelgazamiento de la pared del tubo en el área del horno.	Una "atmósfera reductora" causada por mala combustión.	Usar recubrimientos de soldadura (overlay) en el tubo con materiales altos en níquel.

Abastecer el producto correcto aquí es clave. Si sabe que su caldera tiene alta erosión, podemos suministrar tubos de pared más gruesa o grados de aleación específicos diseñados para resistir ese desgaste.

¿Por qué el sobrecalentamiento y las tensiones mecánicas causan rupturas catastróficas?

A veces un tubo falla no por corrosión, sino porque fue forzado más allá de sus límites físicos. Estas fallas mecánicas suelen ser repentinas, violentas y muy peligrosas para su personal. Las fallas mecánicas generales, como el sobrecalentamiento a corto plazo y las fallas de soldadura de metales disímiles, ocurren cuando la temperatura del metal del tubo excede sus límites de diseño o cuando las tensiones físicas rompen las uniones. Identificar la diferencia entre un estallido repentino tipo "boca de pez" y la fluencia (creep) a largo plazo es esencial para la seguridad.

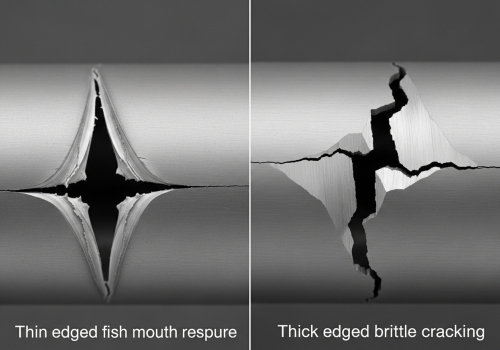

Esta es la pieza final del rompecabezas. Cuando hablo con ingenieros, a menudo confunden diferentes tipos de sobrecalentamiento. Sin embargo, en el análisis de fallas en tubos de caldera, la forma del agujero le cuenta toda la historia. Hay dos tipos principales de sobrecalentamiento. Primero, está el Sobrecalentamiento a Corto Plazo. Esto sucede rápido. Imagine que un bloqueo detiene el flujo de agua durante el arranque. El acero se calienta increíblemente (más de 870°C) y explota como un globo. Llamamos a esto una falla de "boca de pez" porque parece unos labios anchos con bordes delgados. Segundo, está el Sobrecalentamiento a Largo Plazo, también conocido como Fluencia o "Creep". Esta es una muerte lenta. A lo largo de los años, el tubo se hincha ligeramente y desarrolla grietas gruesas y ásperas. Significa que el tubo ha llegado al final de su vida útil. Tampoco podemos ignorar las fallas de soldadura. Muchos sistemas unen acero inoxidable con acero al carbono. Estas se llaman Soldaduras de Metales Disímiles (DMW). Debido a que estos metales se expanden a diferentes ritmos cuando están calientes, pueden romperse en la línea de soldadura.

Mecanismo de Falla	Cómo se ve (Síntomas)	La Causa Raíz	La Solución
Sobrecalentamiento Corto Plazo	Ruptura de "boca de pez" con bordes delgados, como cuchillas.	Falta de flujo de enfriamiento causando picos de temperatura repentinos.	Verificar bloqueos y seguir procedimientos de arranque adecuados.
Sobrecalentamiento Largo Plazo	Hinchazón mínima con una hendidura longitudinal estrecha.	Operar a temperaturas ligeramente altas durante años (Fluencia).	Reemplazar tubos envejecidos y limpiar incrustaciones que bloquean la transferencia de calor.
Falla DMW	Una ruptura completa a lo largo de la línea de soldadura entre dos metales.	Tensión por diferentes tasas de expansión de los metales.	Reemplazar con soldaduras de relleno a base de Níquel o mejores diseños de unión.
Grafitización	Falla quebradiza sin previo aviso.	El acero al carbono se degrada tras larga exposición a calor moderado.	Reemplazar acero al carbono con acero aleado (como Cromo-Molibdeno) en zonas calientes.

Como proveedor, siempre aconsejo a los clientes: si ve daño por fluencia (creep), no lo parche. Reemplace la sección. Es una señal de que la estructura del metal ha desaparecido.

Conclusión

Para evitar paradas, debe realizar un análisis adecuado de fallas en tubos de caldera para distinguir entre corrosión del lado del agua, erosión del lado del fuego y sobrecalentamiento mecánico. En Centerway Steel, suministramos las tuberías de aleación y acero al carbono de alta calidad que necesita para resolver estos problemas permanentemente.
