Что такое трубопроводные системы транспортировки жидкостей по стандарту ASME B31.4?

Вы беспокоитесь об утечках в трубопроводах на ваших крупных строительных объектах? Аварии стоят денег и разрушают репутацию. Я покажу вам, как каждый раз строить безопасные системы, соответствующие стандартам. ASME B31.4 — это важнейший инженерный стандарт безопасности. Он устанавливает строгие правила проектирования, строительства и испытаний трубопроводов, по которым перемещаются жидкие продукты. Этот кодекс гарантирует безопасную транспортировку сырой нефти, очищенных химикатов и других жидкостей под давлением на большие расстояния.

Вы не можете позволить себе гадать при покупке стальных труб для масштабных проектов. Давайте подробно разберем, что именно означает этот стандарт для вашей следующей крупной закупки.

Какие жидкости подпадают под стандарт ASME B31.4?

Вы не уверены, требует ли ваша жидкость применения этого стандарта? Покупка неправильной трубы приведет к пустой трате бюджета. Посмотрите, на какие именно жидкости распространяется этот кодекс. Стандарт применяется в первую очередь к жидким опасным материалам. Он охватывает сырую нефть, жидкий углекислый газ, жидкие спирты и нефтепродукты. Он также распространяется на насосные станции и измерительные установки, которые перекачивают эти жидкости. Как менеджер по закупкам, я знаю, что вам нужны четкие границы для ваших проектов. Вы хотите покупать подходящие высококачественные стальные трубы SSAW без переплат за ненужные спецификации. Трубопроводные системы транспортировки жидкостей по стандарту ASME B31.4 устанавливают очень четкие правила относительно того, какими жидкостями они управляют. В центре внимания находятся системы, где внутреннее давление превышает нормальное атмосферное. Если вы перекачиваете сырую нефть через всю страну, вы используете этот кодекс. Если вы перемещаете жидкий безводный аммиак, вы должны соблюдать эти правила. Он также охватывает парки резервуаров для хранения и насосные станции, которые поддерживают движение жидкости. Однако он не охватывает все. Например, он не распространяется на природный газ. Для газопроводов используется совершенно другой кодекс под названием ASME B31.8. Он также не распространяется на внутренние трубопроводы на нефтеперерабатывающем заводе. Вот простая таблица, которая поможет вам классифицировать ваш следующий проект и выбрать правильные материалы:

Как проектировать безопасные трубопроводы с использованием этого кодекса?

Слабые трубы лопаются под высоким давлением. Ремонт сломанной системы останавливает всю вашу работу. Изучите правила проектирования, которые предотвращают аварии до их возникновения. Кодекс требует точных расчетов толщины стенок труб и пределов напряжения. Вы должны учитывать внутреннее давление, температуру жидкости и вес окружающей среды. Это гарантирует, что материал трубы выдержит нагрузку, не сгибаясь и не ломаясь.

Когда я просматриваю чертежи проекта с инженерами, толщина стенки трубы всегда становится главной темой. Кодекс использует конкретные формулы для определения минимально необходимой толщины. Вы не можете просто угадать это число. Вы должны использовать расчетное давление, наружный диаметр трубы и заданный минимальный предел текучести стали. Я всегда говорю своим клиентам обращать пристальное внимание на марку материала. Если вы покупаете сталь более высокой марки, вы можете использовать более тонкую трубу. Более тонкая труба весит гораздо меньше. Меньший вес означает более низкие транспортные расходы и более быстрый монтаж на рабочей площадке. Это отличный способ сэкономить средства вашей компании, сохраняя при этом полную безопасность. При проектировании системы вы должны выполнить следующие шаги:

· Выбрать прочную марку стали.

· Определить точную толщину стенки.

· Добавить припуск на коррозию. Например, если вы транспортируете высококоррозионные химикаты, вы должны добавить дополнительную толщину стали. Кодекс называет это припуском на коррозию. В компании Centerway Steel мы всегда следим за тем, чтобы наши стальные трубы соответствовали этим точным запасам толщины до того, как они покинут завод.

Как вы тестируете трубопроводные системы транспортировки жидкостей по стандарту ASME B31.4?

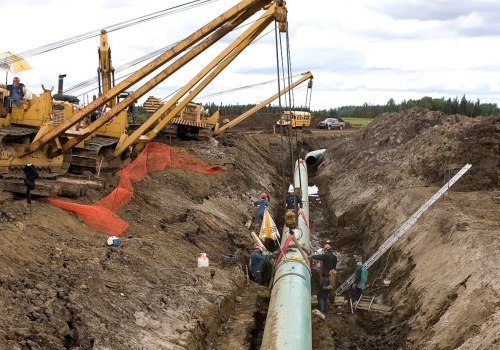

Скрытые трещины разрушают новые трубопроводы. Пропуск испытаний приводит к экологическим катастрофам. Узнайте об обязательных шагах, чтобы доказать надежность вашей системы. Перед эксплуатацией трубопровода вы должны провести гидростатические испытания. Для этого трубу заполняют водой и создают давление, превышающее ее нормальный рабочий предел. Этот тест доказывает отсутствие утечек в сварных швах и материалах. Испытания — это последнее препятствие перед запуском вашего проекта. Вы потратили недели на поиск лучших стальных труб, фитингов и клапанов. Теперь вы должны доказать, что они работают вместе. Стандарт требует строгих проверок, и гидростатические испытания являются самым надежным методом. Во время этого теста бригады заполняют герметичный участок трубопровода водой. Они используют большие насосы для повышения давления. Стандарт обычно требует, чтобы испытательное давление составляло не менее 125% от максимального внутреннего расчетного давления. Они удерживают это давление в течение нескольких часов. Если давление падает, значит, у вас есть утечка. Если оно остается стабильным, ваша система безопасна для использования. Помимо испытаний водой, кодекс требует строгих проверок сварки. Когда вы соединяете две трубы, сварной шов должен быть абсолютно идеальным.

1. Используйте рентгеновский контроль на всех сварных швах.

2. Используйте ультразвуковой контроль для поиска скрытых трещин внутри стали.

3. Проводите визуальный осмотр наружного покрытия. Я настоятельно рекомендую работать с поставщиком, который сначала проводит эти неразрушающие испытания на заводе. Наша продукция проходит проверки в международных организациях, таких как SGS и TUV. Это избавит вас от огромных проблем в полевых условиях.

Часто задаваемые вопросы об этом стандарте?

У вас остались вопросы о стандартах трубопроводов? Поиск ответов занимает часы. Прочтите эти быстрые ответы, чтобы мгновенно развеять свои сомнения. Люди часто спрашивают о различиях между кодексами ASME и о том, как они влияют на покупку труб. Знание этих ответов поможет вам быстрее и умнее принимать решения о закупках для ваших строительных проектов и трубопроводных сетей. Давайте рассмотрим самые частые вопросы, которые мои клиенты задают мне относительно кодексов трубопроводов.

В чем разница между B31.4 и B31.8?

ASME B31.4 охватывает транспортировку жидкостей.

ASME B31.8 охватывает передачу и распределение газа.

Жидкости не сжимаются так, как газ. Поэтому кодексы по-разному относятся к изменениям давления и запасам прочности.

Распространяется ли этот стандарт на техническое обслуживание трубопроводов?

Да, распространяется.

Он устанавливает правила регулярного патрулирования трубопроводов.

Он требует строгого контроля коррозии.

Он предписывает планирование реагирования на чрезвычайные ситуации и процедуры ремонта.

Могу ли я использовать стальные трубы SSAW для этих жидкостных систем?

Абсолютно.

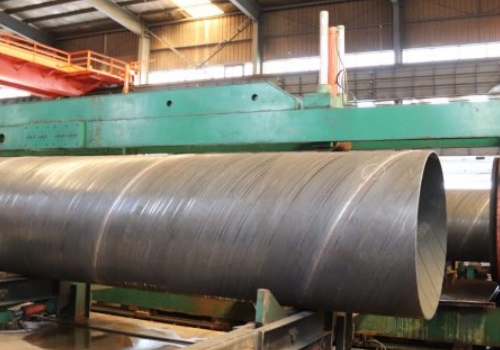

Спиральношовные стальные трубы (SSAW), сваренные под флюсом, очень часто используются для транспортировки жидкостей по трубам большого диаметра.

Они предлагают отличный баланс высокой прочности и низкой стоимости.

Вам просто нужно убедиться, что производитель соблюдает строгий контроль качества и предоставляет сертификаты об испытаниях.

Нужны ли мне сторонние проверки?

Кодекс настоятельно рекомендует проведение независимой проверки.

Привлечение третьей стороны, такой как BV или DNV, для осмотра труб гарантирует, что завод соблюдает все требования кодекса.

Заключение

Кодекс ASME гарантирует безопасную и эффективную работу ваших жидкостных трубопроводов. Соблюдая эти правила, вы защищаете свои проекты от дорогостоящих аварий. Выберите Centerway Steel в качестве своего надежного комплексного поставщика трубопроводов уже сегодня, и давайте строить безопасные системы вместе!
