Каково номинальное давление бесшовной трубы Schedule 40?

Вы изо всех сил пытаетесь найти безопасные трубы для систем высокого давления? Выбор неправильной трубы может привести к сильным утечкам или большим взрывам. Я покажу вам, как выбрать правильную. Номинальное давление бесшовной трубы Schedule 40 зависит от ее размера, материала и температуры. Например, 2-дюймовая стальная труба Schedule 40 выдерживает около 3177 psi при комнатной температуре. Этот показатель помогает инженерам безопасно проектировать водо-, газо- и нефтепроводы для предотвращения сбоев в системе.

Вы можете подумать, что все трубы Schedule 40 выдерживают абсолютно одинаковое давление. Но это большая ошибка. Читайте дальше, чтобы узнать, почему размеры труб и материалы меняют все.

Почему размеры имеют значение для труб Schedule 40?

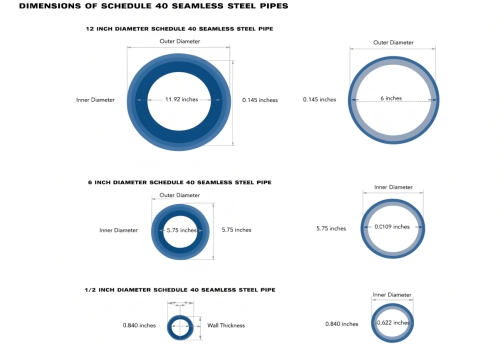

Вы покупаете трубы только по названию? Эта привычка тратит деньги впустую. Вы должны знать точные размеры, чтобы соблюдать правила безопасности проекта. Позвольте мне объяснить детали. Размеры труб напрямую контролируют номинальное давление. ASME B36.10 устанавливает правила для труб из углеродистой стали. По мере увеличения диаметра трубы давление, которое она может безопасно выдерживать, снижается. Толщина стенки и наружный диаметр — это два главных показателя, которые нужно проверить в первую очередь.

Я проработал в строительной отрасли EPC 18 лет. Я помню крупный проект водоснабжения, который мы делали в Кении, Африка. Клиенту требовалось высокое номинальное давление бесшовной трубы Schedule 40 для перемещения воды на большие расстояния. Найти универсального поставщика для этого было очень сложно. Наконец, моя компания выбрала Centerway Steel. Их команда показала мне, как размер трубы изменяет предел давления.

Правило диаметра

Трубы большего размера выдерживают меньшее давление. Если вы посмотрите на 1-дюймовую трубу, она безопасно выдерживает около 4956 psi. Но большая 10-дюймовая труба выдерживает только 1664 psi. Вы должны помнить это правило при покупке труб.

Данные реального проекта

Мы использовали стандартные правила ASME для проверки труб для нашего африканского проекта. Вот простая таблица, показывающая большую разницу в номинальном давлении.

Размер трубы (NPS)	Наружный диаметр (дюйм)	Макс. давление (psi)
1/2 дюйма	0.84	6,358
2 дюйма	2.375	3,177
6 дюймов	6.625	2,071
12 дюймов	12.75	1,560

Эта таблица помогла нам сэкономить много затрат. Мы не покупали слишком толстые или слишком тонкие трубы. Centerway Steel предоставила нам именно то, что было нужно для суровых условий Африки. Они доказали, что являются профессиональным комплексным поставщиком трубопроводов.

Как мы рассчитываем номинальное давление трубы Schedule 40?

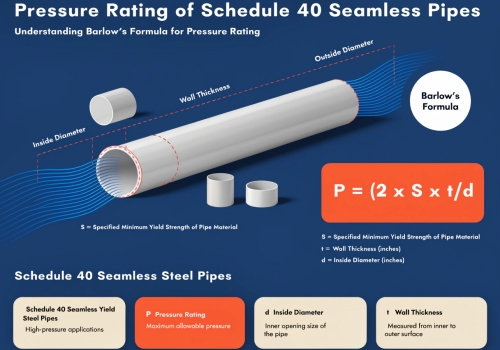

Математические формулы для труб кажутся очень сложными для изучения. Неправильная догадка может разрушить весь ваш проект трубопровода. Но вам не нужно беспокоиться. Я сделаю расчет простым для вас. Инженеры используют формулу Барлоу, чтобы найти номинальное давление бесшовной трубы Schedule 40. Формула: P = (2 x S x t) / D. «P» — это давление, «S» — напряжение материала, «t» — толщина стенки, а «D» — наружный диаметр.

Многие покупатели просто смотрят на простые таблицы. Я предпочитаю понимать математику, стоящую за цифрами. За 18 лет работы я понял, что хорошая формула спасает от плохого выбора. Формула Барлоу — лучший инструмент, который у нас есть в строительной отрасли.

Разбор формулы

Вы должны знать четыре вещи, чтобы хорошо использовать эту формулу.

P означает максимальное давление в psi. Это итоговое число, которое мы хотим найти.

S означает допустимое напряжение. Это число меняется в зависимости от конкретной марки стали, которую вы покупаете.

t означает толщину стенки. Schedule 40 имеет разную толщину для разных размеров труб.

D означает наружный диаметр трубы.

Почему это важно для закупок

Когда я работал над газопроводом в Нигерии, Африка, жара была очень сильной. Значение «S» в нашей формуле изменилось из-за высокой температуры. Centerway Steel помогла моей команде пересчитать пределы давления. Они предоставили нам реальные отчеты об испытаниях от SGS и TUV, чтобы доказать безопасность своих труб. Мы использовали формулу Барлоу, чтобы перепроверить их цифры. Каждая деталь идеально совпала. Это дало нашей команде инженеров полную уверенность в строительстве трубопровода.

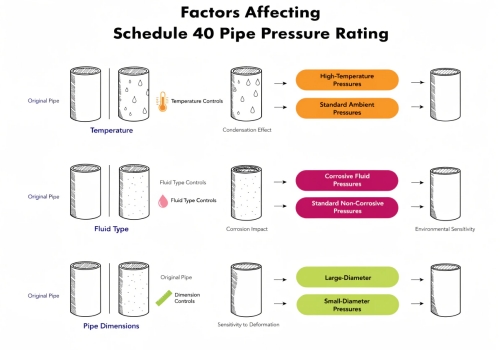

Какие факторы изменяют предел давления трубы Schedule 40?

Выходят ли ваши трубы из строя, даже когда математика абсолютно верна? Условия реального мира быстро разрушают трубы. Вы должны смотреть на рабочую среду. Я поделюсь главными факторами риска. Три основные вещи изменяют номинальное давление бесшовной трубы Schedule 40. Материал трубы определяет базовую прочность. Рабочая температура снижает предел давления, когда становится слишком жарко. Наконец, диаметр трубы снижает безопасное давление по мере того, как труба становится шире.

Одного числа на бумаге никогда не бывает достаточно. Моя работа как менеджера по закупкам — покупать трубы, которые работают в реальном мире. С годами я понял, что номинальное давление бесшовной трубы Schedule 40 сильно меняется под нагрузкой.

Тип материала

Углеродистая сталь и нержавеющая сталь ведут себя совершенно по-разному. Углеродистая сталь очень прочна для общего использования и экономит деньги. Нержавеющая сталь стоит дороже, но намного лучше справляется с кислотой и ржавчиной. Вы должны выбрать правильный материал для вашей жидкости.

Высокие температуры

Жара делает металл слабым. Если погода жаркая или жидкость горячая, номинальное давление быстро падает. Наши нефтяные проекты в Северной Африке сталкиваются с этой проблемой жары каждый день. Мы должны снизить допустимое давление, чтобы защитить систему от поломок.

Правила диаметра

Как я уже говорил, более широкие трубы выдерживают меньшее давление. Давайте посмотрим на простое сравнение этих факторов.

Фактор	Влияние на номинальное давление	Как это исправить
Материал	Слабые материалы выдерживают меньшее давление	Покупайте высококачественную сталь у хорошего поставщика
Жара	Сильная жара снижает пределы безопасного давления	Снижайте рабочее давление в жарких местах
Размер	Больший диаметр означает меньшее давление	Проверяйте таблицу давления перед покупкой

Centerway Steel всегда спрашивает меня о рабочей температуре и типе жидкости, прежде чем назвать цену. Они не просто продают продукцию. Они заботятся о безопасности проекта. Это показывает, что у них есть очень зрелый опыт работы над проектами по всему миру.

Заключение

Номинальное давление бесшовной трубы Schedule 40 зависит от размера, температуры и материала. Использование правильной формулы и надежного поставщика делает ваши глобальные проекты трубопроводов полностью безопасными и успешными.
