Процесс преобразования круглой трубы в квадратную и её применение

Основной принцип обработки «круг в квадрат»

Преобразование круглой трубы в квадратную — это специализированный процесс пластической деформации металла, при котором круглое сечение трубы превращается в квадратное или прямоугольное. Эта трансформация достигается методом холодной обработки, при которой пластическая деформация происходит при комнатной температуре без изменения внутренней структуры трубы.

Процесс основан на принципе постоянной длины нейтральной линии, что означает, что длина нейтрального слоя трубы практически не меняется, тогда как форма поперечного сечения изменяется. Преобразование круглого сечения в квадратное или прямоугольное повышает момент сопротивления сечения и улучшает устойчивость к изгибу, позволяя экономить материал и повышать общую прочность изделия.

Основные методы обработки

Преобразование круглой трубы в квадратную может выполняться двумя основными методами: холодная протяжка и валковая (экструзионная) формовка.

1. Холодная протяжка

Метод заключается в протягивании круглой трубы через высокопрочный инструмент (матрицу), соответствующий требуемому квадратному сечению. Процесс включает несколько этапов: резку, травление, развальцовку концов, холодную протяжку, обрезку и правку.

Преимущества:

· Высокая точность размеров и углы близки к 90°.

· Отличное качество поверхности при правильном контроле.

Недостатки:

· Более высокая стоимость и низкая производительность.

· Возможны дефекты поверхности, такие как царапины или складки, при неправильной настройке.

2. Валковая формовка (экструзия)

В этом методе труба проходит через серию специальных валков, постепенно превращаясь в квадрат под действием постоянного давления.

Преимущества:

· Высокая производительность и минимальные потери материала.

· Низкая стоимость производства.

Недостатки:

· Более большие радиусы углов и менее острые края по сравнению с холодной протяжкой.

В зависимости от типа привода валковая формовка делится на активную и пассивную, что обеспечивает гибкость при масштабном производстве.

Технологический процесс и ключевые технологии

Типичный процесс холодной протяжки включает:

1. Подготовка материала: Выбор качественных круглых труб в качестве заготовки.

2. Предварительная обработка: Резка, травление и очистка для удаления оксидной пленки.

3. Формовка: Основной этап — изменение формы трубы методом холодной протяжки или валковой обработки.

4. Отделка и термообработка: Подрезка концов, правка и, при необходимости, отжиг для снятия внутренних напряжений.

5. Контроль и упаковка: Проверка размеров и качества поверхности перед хранением или отправкой.

Ключевые технологии:

· Проектирование и изготовление матриц: Определяет точность формы и производительность.

· Контроль технологических параметров: Оптимальное соотношение деформации и скорость обработки обеспечивают стабильное качество.

· Смазка и охлаждение: Снижают трение и температуру деформации, предотвращают повреждения поверхности и продлевают срок службы матриц.

· Моделирование и оптимизация: Современное программное обеспечение позволяет оптимизировать параметры процесса и прогнозировать результаты деформации.

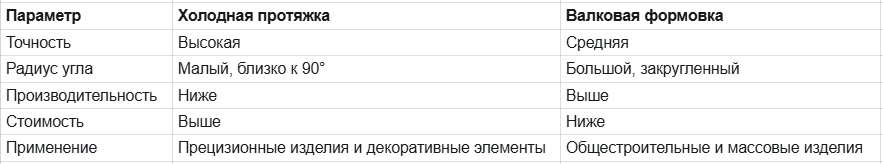

Сравнение методов формовки

По сравнению со сварными квадратными трубами, трубы, полученные методом преобразования, не имеют сварных швов, что обеспечивает лучшую однородность структуры, повышенную механическую прочность и превосходные характеристики усталостной и давящей нагрузки.

Основные области применения

Квадратные и прямоугольные трубы, полученные из круглых, широко применяются благодаря легкой конструкции, высокой прочности и ровной поверхности. Основные области использования:

· Строительство и конструкции: Фермы крыш, колонны, каркасы и балки для современных стальных конструкций и высотных зданий.

· Машиностроение и промышленное оборудование: Рамы машин, опоры конвейеров и несущие элементы тяжелого оборудования.

· Транспорт: Рамы автомобилей, конструкции самолетов, судостроение и вагоны метро.

· Мебель и декор: Изготовление высококачественной мебели, архитектурного декора, перил и лестниц.

· Другие области: Энергетика, сельскохозяйственная техника, фасады зданий, мосты, сосуды под давлением и медицинское оборудование.

Заключение

Технология преобразования круглых труб в квадратные значительно расширяет возможности их применения.

· Для высокой точности и эстетики рекомендуется холодная протяжка.

· Для массового производства и экономии лучше использовать валковую формовку.

Таким образом, освоение технологий «круг в квадрат» позволяет получать квадратные и прямоугольные трубы с высокой прочностью, точностью и универсальностью, отвечающие потребностям строительной, промышленной и транспортной отраслей.
