3 Métodos Comunes de Conexión para Tuberías de Acero en Espiral: Una Guía Completa

Introducción

Las tuberías de acero en espiral (también conocidas como tuberías de acero soldadas en espiral) son ampliamente utilizadas en transporte de fluidos, soporte estructural y sistemas de tuberías industriales debido a su rentabilidad y capacidad para fabricarse en grandes diámetros. Sin embargo, elegir el método de conexión adecuado para tuberías de acero en espiral es crucial para garantizar la integridad del sistema, el rendimiento de sellado y la durabilidad a largo plazo.

En este artículo, exploramos los tres métodos principales de conexión para tuberías de acero en espiral, sus ventajas, limitaciones y aplicaciones ideales.

1. Conexión por Bridas (Flange Connection)

Descripción General

Las conexiones por bridas son uno de los métodos más tradicionales para unir tuberías de acero soldadas en espiral. Consisten en unir dos bridas (discos planos o con resalto) con pernos y una junta entre ellas para asegurar un sellado hermético.

Ventajas

✔ Instalación rápida – Requiere herramientas simples (llaves, pernos).
✔ Fácil desmontaje – Ideal para tuberías que requieren mantenimiento frecuente o reubicación.
✔ Adecuado para sistemas de baja presión – Usado comúnmente en drenaje, transporte de lodos y tuberías temporales.

Desventajas

✖ Capacidad de sellado limitada – No es ideal para aplicaciones de alta presión o temperatura.
✖ Mayor riesgo de fugas – Las juntas pueden degradarse con el tiempo.

Mejores Aplicaciones

· Tuberías de lodo (ej. minería, dragado).

· Sistemas temporales de descarga de agua.

2. Acoplamiento Ranurado (Groove Connection)

Descripción General

El acoplamiento ranurado es un método moderno de conexión para tuberías de acero en espiral que utiliza un extremo de tubería ranurado y una abrazadera (coupling) con una junta de goma para una unión segura y estanca.

Componentes

· Anillo de sellado de goma – Garantiza un sellado resistente a la presión.

· Abrazadera (coupling) – Comprime la junta sobre la tubería ranurada.

· Pernos de bloqueo – Asegura la conexión.

Ventajas

✔ Instalación rápida y sencilla – No requiere soldadura ni roscado.
✔ Excelente rendimiento de sellado – La junta de goma mejora la resistencia a la presión.
✔ Absorción de vibraciones y golpes – Los acoplamientos flexibles permiten un ligero movimiento de la tubería.

Mejores Aplicaciones

· Sistemas de protección contra incendios (bocas de riego).

· HVAC (tuberías de agua caliente y fría).

· Tuberías de petróleo y gas.

3. Conexión por Abrazadera Mecánica (Clamp Connection)

Descripción General

Las conexiones por abrazadera son un método avanzado de unión para tuberías de acero en espiral que combina rigidez y flexibilidad, siendo adecuadas tanto para tuberías enterradas como superficiales.

Tipos de Abrazaderas

· Abrazaderas rígidas – Evitan el movimiento de la tubería (usadas en sistemas fijos).

· Abrazaderas flexibles – Permiten un ligero movimiento (ideales para zonas sísmicas).

Ventajas

✔ Versátil – Funciona en entornos de alta presión y corrosivos.
✔ No requiere soldadura – Reduce costos de mano de obra y tiempo de instalación.
✔ Confiabilidad a largo plazo – Resistente a vibraciones y expansión térmica.

Mejores Aplicaciones

· Plantas químicas y petroquímicas.

· Sistemas de tratamiento de aguas residuales.

· Tuberías militares y de centrales térmicas.

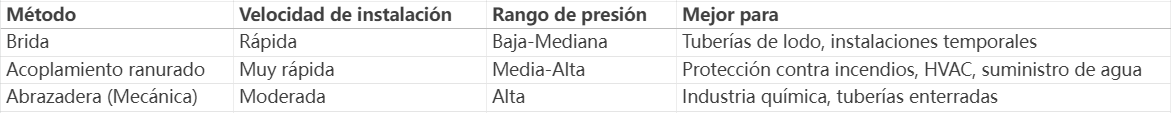

Comparación de Métodos de Conexión para Tuberías de Acero en Espiral

Conclusión: Cómo Elegir el Método de Conexión Adecuado para Tuberías de Acero en Espiral

El proceso de formación de tuberías de acero en espiral las convierte en una solución rentable para sistemas de tuberías de gran diámetro. Sin embargo, seleccionar el mejor método de conexión para tuberías de acero soldadas en espiral depende de:
✅ Requisitos de presión (baja vs. alta).
✅ Entorno de instalación (enterrada, expuesta o móvil).
✅ Necesidades de mantenimiento (desmontaje frecuente vs. uniones permanentes).

Para sistemas temporales de baja presión, las conexiones por bridas son suficientes. Para instalaciones permanentes de alta presión, los acoplamientos ranurados o abrazaderas mecánicas ofrecen un sellado y durabilidad superiores.

Al comprender estas técnicas de conexión para tuberías de acero en espiral, ingenieros y contratistas pueden optimizar el rendimiento de las tuberías mientras reducen los costos de instalación.
