3 Распространенных Способа Соединения Спиральных Стальных Труб: Полное Руководство

Введение

Спиральные стальные трубы (также известные как спирально-сварные стальные трубы) широко используются для транспортировки жидкостей, структурной поддержки и промышленных трубопроводных систем благодаря их экономичности и возможности производства труб большого диаметра. Однако выбор правильного способа соединения спиральных стальных труб крайне важен для обеспечения целостности системы, герметичности и долговечности.

В этой статье мы рассмотрим три основных способа соединения спиральных стальных труб, их преимущества, недостатки и оптимальные сферы применения.

1. Фланцевое Соединение

Обзор

Фланцевое соединение — один из самых традиционных методов соединения спирально-сварных стальных труб. Оно предполагает стягивание двух фланцев (плоских или с выступом) болтами с прокладкой между ними для обеспечения герметичности.

Преимущества

✔ Быстрый монтаж – Требуются простые инструменты (гаечные ключи, болты).
✔ Легкий демонтаж – Идеально для трубопроводов, требующих частого обслуживания или перемещения.
✔ Подходит для систем низкого давления – Часто используется в дренажных системах, транспортировке шламов и временных трубопроводах.

Недостатки

✖ Ограниченная герметичность – Не подходит для высокого давления или температур.
✖ Высокий риск протечек – Прокладки могут со временем изнашиваться.

Лучшие сферы применения

· Шламовые трубопроводы (например, в горнодобывающей промышленности).

· Временные системы водоотведения.

2. Канавочное Соединение (Groove Connection)

Обзор

Канавочное соединение — это современный метод соединения спиральных стальных труб, при котором используется канавка на конце трубы и муфта (coupling) с резиновой прокладкой для надежного и герметичного соединения.

Компоненты

· Резиновое уплотнительное кольцо – Обеспечивает герметичность под давлением.

· Муфта (coupling) – Сжимает прокладку на канавке трубы.

· Стяжные болты – Фиксируют соединение.

Преимущества

✔ Быстрый и простой монтаж – Не требует сварки или нарезки резьбы.
✔ Отличная герметичность – Резиновая прокладка повышает устойчивость к давлению.
✔ Амортизация вибраций и ударов – Гибкие муфты допускают небольшое смещение трубы.

Лучшие сферы применения

· Противопожарные системы (спринклерные линии).

· Системы отопления, вентиляции и кондиционирования (ОВК).

· Нефте- и газопроводы.

3. Механическое Соединение Хомутами (Clamp Connection)

Обзор

Соединение хомутами — это продвинутый метод стыковки спиральных стальных труб, сочетающий жесткость и гибкость, что делает его подходящим как для наземных, так и для подземных трубопроводов.

Типы хомутов

· Жесткие хомуты – Предотвращают смещение трубы (используются в стационарных системах).

· Гибкие хомуты – Допускают небольшое смещение (идеальны для сейсмически активных зон).

Преимущества

✔ Универсальность – Подходит для высокого давления и агрессивных сред.
✔ Не требует сварки – Сокращает трудозатраты и время монтажа.
✔ Долговечность – Устойчиво к вибрациям и тепловому расширению.

Лучшие сферы применения

· Химические и нефтехимические предприятия.

· Системы очистки сточных вод.

· Военные и тепловые трубопроводы.

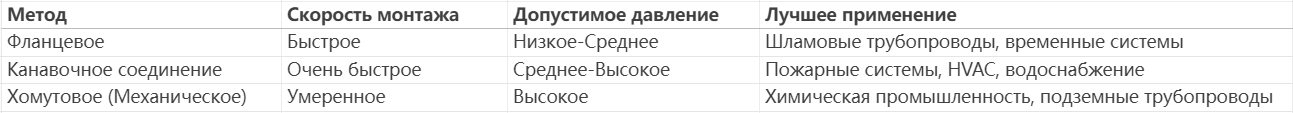

Сравнение Методов Соединения Спиральных Стальных Труб

Заключение: Выбор Оптимального Способа Соединения Спиральных Стальных Труб

Процесс производства спиральных стальных труб делает их экономичным решением для трубопроводов большого диаметра. Однако выбор метода соединения спирально-сварных труб зависит от:
✅ Требований к давлению (низкое vs. высокое).
✅ Условий монтажа (подземная, наземная или подвижная система).
✅ Необходимости обслуживания (частая разборка vs. постоянные соединения).

Для временных систем низкого давления подходят фланцевые соединения. Для постоянных высоконапорных систем лучше использовать канавочные соединения или хомуты, обеспечивающие превосходную герметичность и долговечность.

Понимание этих методов соединения спиральных стальных труб позволяет инженерам и подрядчикам оптимизировать производительность трубопроводов и снижать затраты на монтаж.
