¿Cuál es la clasificación de presión estándar de la tubería sin costura a106?

¿Te cuesta encontrar los límites de presión exactos para tus proyectos de tuberías? Las estimaciones incorrectas causan enormes riesgos de seguridad y sobrecostos. Podemos solucionar ese problema hoy mismo. La clasificación de presión de la tubería sin costura a106 depende del grado del material, el grosor de la pared, el diámetro exterior y la temperatura de funcionamiento. Por ejemplo, una tubería NPS 2 Cédula 80 A106 Gr. B soporta 23.70 MPa a 20°C. Debes calcular esta clasificación usando las fórmulas estándar ASME B31.3.

Te mostraré las tablas exactas, los pasos de cálculo y los factores clave ahora mismo. Necesitas estos datos para mantener seguros tus sistemas de tuberías y evitar comprar los materiales equivocados.

¿Qué factores afectan los límites de presión de tu sistema de tuberías?

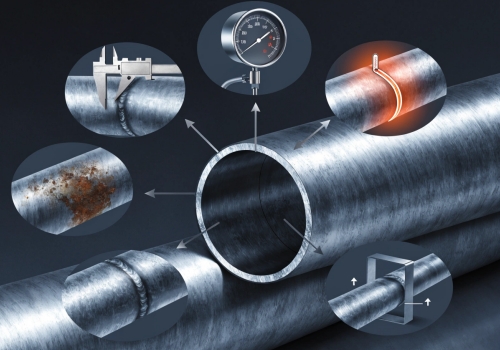

¿Te preocupa que las tuberías estallen bajo una alta fuerza interna? Ignorar las restricciones físicas provoca fugas peligrosas en tu sitio de construcción. Veamos qué controla realmente la resistencia de tu tubería. Cinco factores principales determinan la capacidad de presión: el grado del material, el grosor de la pared, el diámetro exterior, la temperatura de funcionamiento y los estándares de diseño. Cambiar cualquiera de estas variables aumentará o disminuirá directamente la presión máxima que tu tubería puede soportar con seguridad.

Elementos Clave Que Debes Conocer

Cuando suministramos tuberías a proyectos de construcción, siempre les digo a los compradores que verifiquen estos detalles específicos. No puedes adivinar los límites de presión. Necesitas datos exactos. El grado del material establece tu resistencia base. ASTM A106 tiene tres grados: A, B y C. El Grado B es el más común, pero el Grado C ofrece mayor resistencia a la tracción para condiciones extremas. El grosor de la pared actúa como tu principal defensa contra la fuerza interna. A esto le llamamos la cédula de la tubería (schedule). Una tubería Cédula 80 tiene paredes de acero más gruesas que una Cédula 40, por lo que maneja mayor presión. El diámetro exterior también cambia las matemáticas. Si mantienes el mismo grosor de pared pero compras una tubería de mayor diámetro, la capacidad de presión disminuye. La presión interna se estira a través de un área de superficie más amplia.

Factor	Impacto en la Capacidad de Presión
Grosor de la Pared	Las paredes más gruesas soportan mayor presión de forma segura
Diámetro Exterior	Los diámetros más grandes soportan menor presión
Nivel de Calor	Las temperaturas más altas reducen el límite de presión
Grado de Acero	Un mayor límite elástico mejora la clasificación base

La temperatura de funcionamiento importa igual. El calor ablanda el acero al carbono. A medida que sube la temperatura, tu límite de presión segura baja. Siempre revisamos estos factores específicos antes de enviar cualquier equipo de tuberías. Esta cuidadosa revisión salva a nuestros clientes de comprar tuberías débiles.

¿Cómo calculamos la presión de trabajo segura?

¿Te resultan confusas las fórmulas de ingeniería? Adivinar los números pone en riesgo todo tu proyecto. Te daré una forma sencilla de calcular estos valores con precisión. Puedes calcular la presión de trabajo segura utilizando la fórmula ASME B31.3: P = 2 × S × E × t / (D − 2 × Y × t). Esta ecuación utiliza la tensión permitida, el grosor de la pared, el diámetro exterior y los factores de calidad para encontrar el límite máximo.

Reglas de Cálculo Paso a Paso

Para mantener tu proyecto seguro, debes usar las matemáticas correctas. Así es exactamente como calculamos la Presión de Trabajo Máxima Permitida (MAWP). Primero, encuentras la tensión permitida (S). Para A106 Gr. B a 20°C, este valor es 137.9 MPa. Luego, estableces el factor de calidad (E). Debido a que el A106 es un tubo sin costura sin líneas de soldadura débiles, este factor siempre es 1.0. También debes encontrar el grosor de pared efectivo (t). No puedes usar el grosor nominal que aparece en un catálogo. Las fábricas de acero tienen tolerancias de fabricación. Normalmente restamos un 12.5% de tolerancia de fábrica del grosor listado. Si tu sistema transporta fluidos agresivos, también debes restar un margen de corrosión específico (como 3 mm) de ese número. Finalmente, mides el diámetro exterior (D) y usas el coeficiente de material ASME (Y), que generalmente es 0.4. Veamos un caso real para una tubería NPS 2 Cédula 80. La tensión permitida es de 137.9 MPa. El grosor efectivo se convierte en 4.85 mm después de eliminar la tolerancia de fábrica. El diámetro exterior es de 60.3 mm. Cuando pones estos números en la fórmula, obtienes una clasificación de presión de tubería sin costura a106 final de 23.70 MPa. Revisamos estos números dos veces para cada pedido.

¿Cuál es la tabla de referencia de presión exacta para ASTM A106 Gr. B?

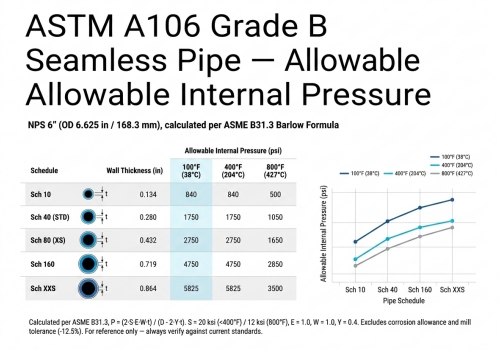

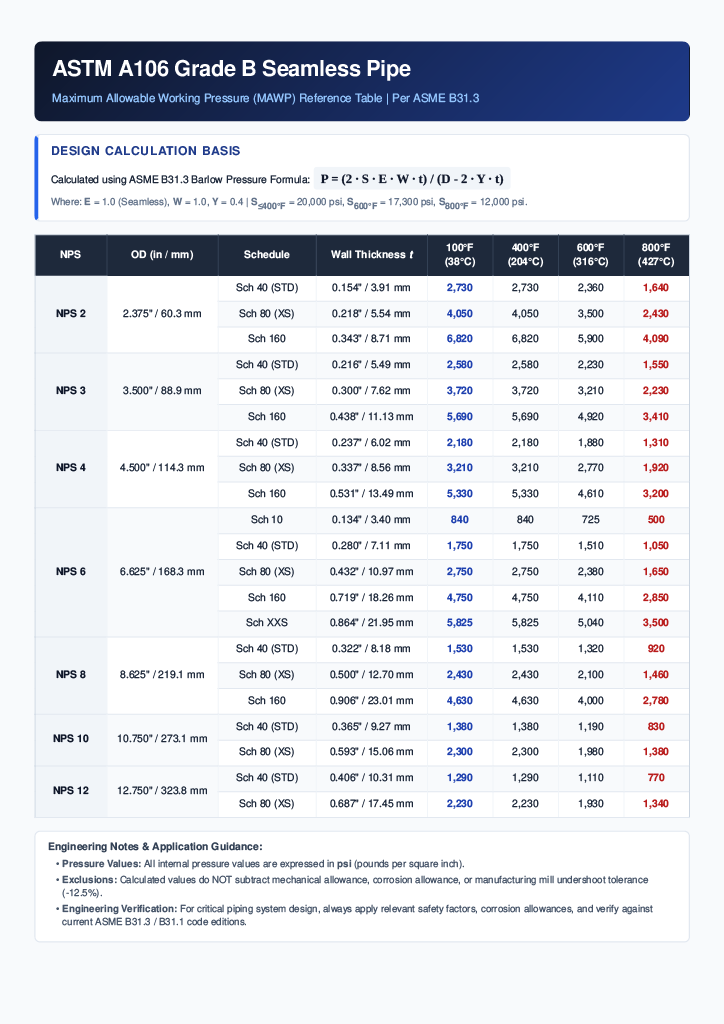

¿Estás cansado de hacer cálculos manuales para cada tubería? Perder tiempo en fórmulas retrasa tu proceso de compra. Preparamos una tabla lista para usar en tu trabajo diario. La siguiente tabla muestra la presión de trabajo máxima permitida para tamaños comunes de tuberías A106 Gr. B. Por ejemplo, una tubería de 6 pulgadas Cédula 40 soporta 10.51 MPa a 20°C. Las cédulas más gruesas soportan presiones mucho más altas.

Datos de Referencia Rápida y Uso

Creé esta tabla de referencia basándome en las reglas estándar ASME B31.3. Asumimos una tolerancia de grosor de pared negativa del 12.5% y cero margen adicional de corrosión. Esta tabla te da respuestas rápidas cuando comparas materiales y costos de tuberías.

Tamaño NPS	DE (mm)	Cédula	Grosor (mm)	Temp (°C)	Tensión (MPa)	MAWP (MPa)
2	60.3	40	3.91	20	137.9	16.39
2	60.3	80	5.54	20	137.9	23.70
4	114.3	40	6.02	20	137.9	13.20
4	114.3	80	8.56	20	137.9	19.07
6	168.3	40	7.11	20	137.9	10.51
8	219.1	160	23.01	20	137.9	27.35

Aquí puedes ver claramente cómo el tamaño afecta tus límites de seguridad y tu presupuesto. Si mantienes el tamaño de la tubería en NPS 4 pero cambias de Cédula 40 a Cédula 80, el límite de presión salta de 13.20 MPa a 19.07 MPa. Sin embargo, la Cédula 80 usa más acero, por lo que cuesta más dinero. En un proyecto de tubería largo de 10 kilómetros, comprar Cédula 80 cuando solo necesitas Cédula 40 desperdicia miles de dólares. Siempre revisamos los requisitos reales de tu sistema para ayudarte a elegir la opción más rentable. Centerway Steel mantiene todas estas cédulas estándar en nuestro almacén.

¿Cómo cambia la temperatura la tensión permitida?

¿Operas tuberías en entornos calurosos como plantas de energía? El alto calor destruye rápidamente la resistencia del acero. Veamos cómo la temperatura reduce la capacidad de presión de tu tubería. A medida que aumenta la temperatura de diseño, la tensión permitida del acero cae. Esto reduce directamente tu límite de presión segura. Para ASTM A106 Gr. B, la tensión permitida cae de 137.9 MPa a 20°C a solo 108.9 MPa a 400°C.

El Impacto del Calor y la Tabla de Tensión

En mis 18 años de experiencia trabajando con sistemas de tuberías de ingeniería, el calor es el factor más ignorado. Muchos compradores solo miran las tablas de temperatura ambiente. Esto es un error masivo. Cuando el acero al carbono se calienta, su estructura interna se expande y pierde rigidez. El código ASME establece claramente que debes reducir tu tensión permitida según tu temperatura de funcionamiento máxima. Mira cómo caen los límites de tensión cuando las cosas se calientan:

Grado de Material	Temperatura (°C)	Tensión Permitida (MPa)
ASTM A106 Gr. B	20	137.9
ASTM A106 Gr. B	400	108.9
ASTM A312 TP316L	20	115.1
ASTM A312 TP316L	400	64.6

Si usas una tubería NPS 2 Cédula 80 a 400°C en lugar de a 20°C, la presión segura cae de 23.70 MPa a 18.71 MPa. Pierdes aproximadamente el 20% de tu capacidad de presión solo por el calor. Si diseñas una línea de vapor o una tubería de refinería, debes usar el valor de tensión de alta temperatura. Siempre ayudo a nuestros clientes a recalcular estos números para asegurar que las tuberías elegidas no estallen bajo el estrés térmico.

¿Cuáles son las preguntas más frecuentes?

¿Todavía tienes dudas sobre cómo elegir la tubería correcta? Las preguntas sin respuesta llevan a malas decisiones de compra y a inspecciones fallidas. Aquí están las mejores respuestas para aclarar tu mente. La gente suele preguntar sobre las diferencias de materiales, los impactos de la corrosión y las reglas de prueba. Recopilamos estas respuestas actualizadas basándonos en problemas de ingeniería reales. Esta información te ayudará a seleccionar las especificaciones exactas para tu próximo gran proyecto.

Respuestas de Expertos Para Tus Proyectos

P1: ¿Puedo usar los límites de A106 Grado A para tuberías de Grado B?

R1: No. El Grado B tiene una mayor resistencia a la tracción y una tensión permitida diferente a la del Grado A. Siempre debes usar los datos exactos para el Grado B. Si los mezclas, podrías pagar de más por un grosor innecesario o crear un punto débil en tu sistema.

P2: ¿Cómo cambia el margen de corrosión el cálculo de presión final?

R2: El óxido y los productos químicos agresivos desgastan la pared de tu tubería con el tiempo. Restamos un margen de corrosión específico (como 2 mm o 3 mm) del grosor de la pared antes de ejecutar la fórmula de presión. Esto asegura que la tubería siga siendo segura incluso después de años de uso.

P3: ¿Qué sucede si mi sistema excede la clasificación de presión de tubería sin costura a106 durante una prueba?

R3: Las presiones de prueba hidrostática pueden exceder temporalmente los límites normales de trabajo de forma segura, según las estrictas pautas de ASME. Pero si tu presión de funcionamiento diaria se dispara por encima del MAWP calculado, el acero se deformará o estallará. Debes instalar válvulas de alivio de presión para evitar esto.

P4: ¿Las tuberías soldadas soportan la misma presión que las tuberías A106 sin costura?

R4: No. Las tuberías sin costura no tienen una junta de soldadura. Esto significa que obtienen un factor de calidad más alto (E=1.0) en la fórmula de cálculo. Soportan aplicaciones de alto estrés mucho mejor que las tuberías soldadas del mismo tamaño y grosor exactos.

P5: ¿Cómo elijo entre Cédula 40 y Cédula 80?

R5: Primero calculas la presión exacta de tu sistema. Si la Cédula 40 cae por debajo de tu margen de seguridad requerido, subes a la Cédula 80. Siempre ayudo a mis clientes a ejecutar estos números para equilibrar la seguridad del proyecto y los costos de materia prima.

Conclusión

La clasificación de presión de la tubería sin costura a106 depende totalmente del tamaño, el grosor de la pared y el calor de funcionamiento. Contacta a Centerway Steel hoy mismo para obtener cálculos exactos y productos de tubería premium para tu próximo proyecto de ingeniería.
