Каково стандартное номинальное давление для бесшовных труб A106?

Вам сложно найти точные пределы давления для ваших трубопроводных проектов? Неверные оценки давления приводят к огромным рискам для безопасности и перерасходу средств. Мы можем решить эту проблему прямо сейчас. Номинальное давление бесшовных труб A106 зависит от марки материала, толщины стенки, наружного диаметра и рабочей температуры. Например, труба NPS 2 Schedule 80 из стали A106 Gr. B выдерживает 23,70 МПа при 20°C. Вы должны рассчитывать это давление по стандартным формулам ASME B31.3.

Я покажу вам точные таблицы, этапы расчетов и ключевые факторы прямо сейчас. Эти данные нужны вам, чтобы обеспечить безопасность трубопроводных систем и избежать покупки неправильных материалов.

Какие факторы влияют на пределы давления вашей трубопроводной системы?

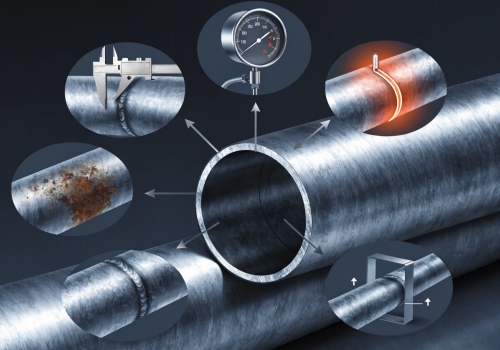

Вы беспокоитесь о том, что трубы могут лопнуть под высоким внутренним давлением? Игнорирование физических ограничений приводит к опасным утечкам на вашей строительной площадке. Давайте посмотрим, что на самом деле определяет прочность вашей трубы. Пять основных факторов определяют допустимое давление: марка материала, толщина стенки, наружный диаметр, рабочая температура и стандарты проектирования. Изменение любой из этих переменных напрямую увеличит или уменьшит максимальное давление, которое ваша труба может безопасно выдержать.

Ключевые элементы, которые вы должны знать

Когда мы поставляем трубы для строительных проектов, я всегда советую покупателям проверять эти конкретные детали. Вы не можете угадывать пределы давления. Вам нужны точные данные. Марка материала определяет базовую прочность. Сталь ASTM A106 имеет три марки: A, B и C. Марка B является самой распространенной, но марка C предлагает более высокий предел прочности на разрыв для экстремальных условий. Толщина стенки служит вашей главной защитой от внутреннего давления. Мы называем это параметром Schedule. Труба Schedule 80 имеет более толстые стальные стенки, чем труба Schedule 40, поэтому она выдерживает более высокое давление. Наружный диаметр также меняет расчеты. Если вы оставите толщину стенки прежней, но купите трубу большего диаметра, допустимое давление снизится. Внутреннее давление распределяется по большей площади поверхности.

Фактор	Влияние на допустимое давление
Толщина стенки	Более толстые стенки безопасно выдерживают высокое давление
Наружный диаметр	Большие диаметры выдерживают меньшее давление
Уровень нагрева	Высокие температуры снижают предел давления
Марка стали	Более высокий предел текучести повышает базовый рейтинг

Рабочая температура имеет такое же важное значение. Тепло делает углеродистую сталь более мягкой. При повышении температуры ваш безопасный предел давления снижается. Мы всегда проверяем эти конкретные факторы перед отправкой любого трубопроводного оборудования. Эта тщательная проверка спасает наших клиентов от покупки слабых труб.

Как мы рассчитываем безопасное рабочее давление?

Инженерные формулы кажутся вам запутанными? Расчеты наугад ставят под угрозу весь ваш проект. Я дам вам простой способ точно вычислить эти значения. Вы рассчитываете безопасное рабочее давление с помощью формулы ASME B31.3: P = 2 × S × E × t / (D − 2 × Y × t). Это уравнение использует допускаемое напряжение, толщину стенки, наружный диаметр и коэффициенты качества для нахождения максимального предела.

Пошаговые правила расчета

Чтобы обезопасить ваш проект, вы должны использовать правильную математику. Вот как именно мы рассчитываем максимально допустимое рабочее давление (MAWP). Сначала вы находите допускаемое напряжение (S). Для A106 Gr. B при 20°C это значение составляет 137,9 МПа. Затем вы устанавливаете коэффициент качества (E). Поскольку A106 — это бесшовная труба без слабых сварных швов, этот коэффициент всегда равен 1,0. Вы также должны найти эффективную толщину стенки (t). Вы не можете использовать номинальную толщину, указанную в каталоге. Сталелитейные заводы имеют производственные допуски. Обычно мы вычитаем 12,5% заводского допуска из указанной толщины. Если по вашей системе проходят агрессивные жидкости, вы также должны вычесть из этого числа определенную прибавку на коррозию (например, 3 мм). Наконец, вы измеряете наружный диаметр (D) и используете коэффициент материала ASME (Y), который обычно равен 0,4. Давайте рассмотрим реальный случай для трубы NPS 2 Schedule 80. Допускаемое напряжение составляет 137,9 МПа. Эффективная толщина становится 4,85 мм после того, как мы убираем заводской допуск. Наружный диаметр составляет 60,3 мм. Подставив эти цифры в формулу, вы получите итоговое номинальное давление 23,70 МПа. Мы проверяем эти цифры дважды для каждого заказа.

Какова точная справочная таблица давления для ASTM A106 Gr. B?

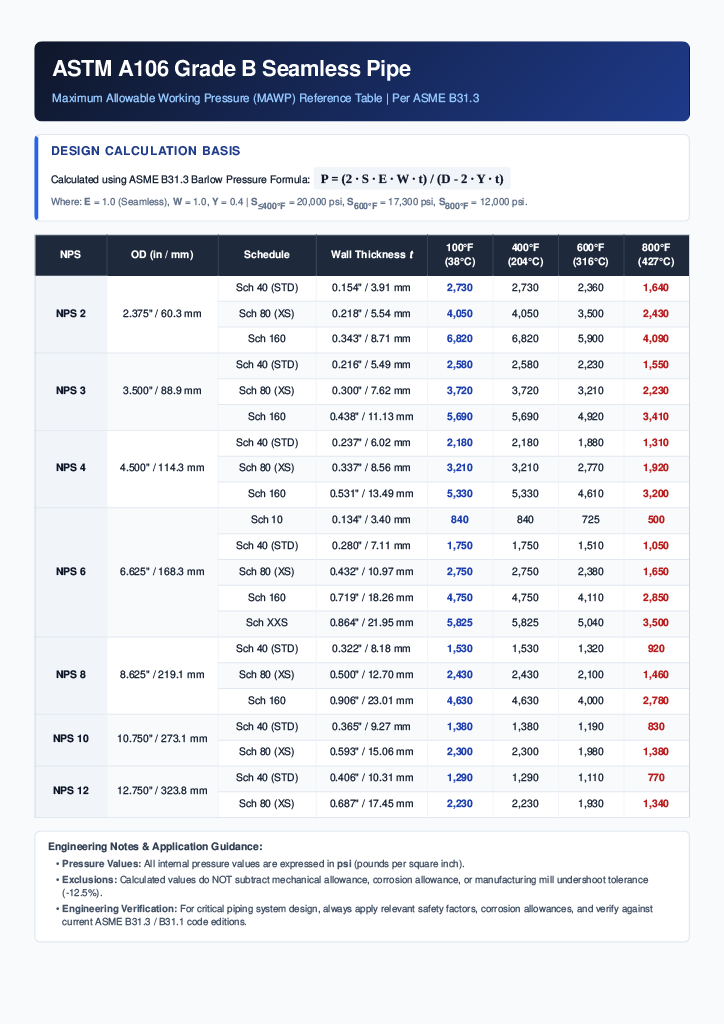

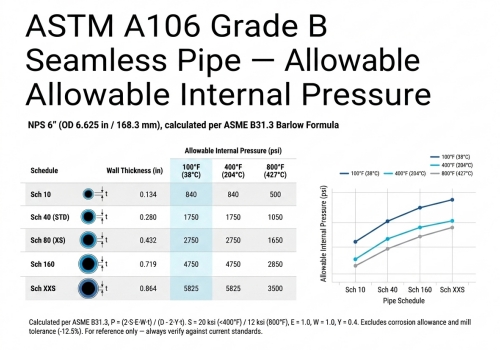

Вы устали проводить математические расчеты вручную для каждой трубы? Трата времени на формулы замедляет процесс закупок. Мы подготовили готовую к использованию таблицу для вашей повседневной работы. Приведенная ниже таблица показывает максимально допустимое рабочее давление для стандартных размеров труб A106 Gr. B. Например, 6-дюймовая труба Schedule 40 выдерживает 10,51 МПа при 20°C. Трубы с большей толщиной стенки выдерживают гораздо более высокое давление.

Краткие справочные данные и их использование

Я создал эту справочную таблицу на основе стандартных правил ASME B31.3. Мы предполагаем отрицательный допуск по толщине стенки 12,5% и нулевую прибавку на коррозию. Эта таблица дает вам быстрые ответы, когда вы сравниваете материалы трубопровода и затраты.

Размер NPS	Наружный диаметр (мм)	Schedule	Толщина (мм)	Температура (°C)	Напряжение (МПа)	MAWP (МПа)
2	60.3	40	3.91	20	137.9	16.39
2	60.3	80	5.54	20	137.9	23.70
4	114.3	40	6.02	20	137.9	13.20
4	114.3	80	8.56	20	137.9	19.07
6	168.3	40	7.11	20	137.9	10.51
8	219.1	160	23.01	20	137.9	27.35

Здесь вы ясно видите, как размер влияет на пределы безопасности и ваш бюджет. Если вы оставите размер трубы равным NPS 4, но перейдете с Schedule 40 на Schedule 80, предел давления подскочит с 13,20 МПа до 19,07 МПа. Однако Schedule 80 использует больше стали, поэтому стоит дороже. В проекте трубопровода длиной 10 километров покупка Schedule 80, когда вам нужен только Schedule 40, приведет к потере тысяч долларов. Мы всегда проверяем фактические требования вашей системы, чтобы помочь вам выбрать наиболее экономически выгодный вариант. Centerway Steel хранит все эти стандартные трубы на нашем складе.

Как температура изменяет допускаемое напряжение?

Вы эксплуатируете трубы в условиях высоких температур, например, на электростанциях? Сильный нагрев быстро разрушает прочность стали. Давайте посмотрим, как температура снижает способность труб выдерживать давление. По мере повышения расчетной температуры допускаемое напряжение стали падает. Это напрямую снижает ваш безопасный предел давления. Для ASTM A106 Gr. B допускаемое напряжение падает с 137,9 МПа при 20°C до всего 108,9 МПа при 400°C.

Влияние тепла и таблица напряжений

За 18 лет моей работы с инженерными трубопроводными системами я понял, что тепло — это самый игнорируемый фактор. Многие покупатели смотрят только на таблицы для комнатной температуры. Это огромная ошибка. Когда углеродистая сталь нагревается, ее внутренняя структура расширяется и теряет жесткость. Стандарт ASME четко гласит, что вы должны снижать допускаемое напряжение в зависимости от вашей максимальной рабочей температуры. Посмотрите, как падают пределы напряжения при нагревании:

Марка материала	Температура (°C)	Допускаемое напряжение (МПа)
ASTM A106 Gr. B	20	137.9
ASTM A106 Gr. B	400	108.9
ASTM A312 TP316L	20	115.1
ASTM A312 TP316L	400	64.6

Если вы используете трубу NPS 2 Schedule 80 при 400°C вместо 20°C, безопасное давление падает с 23,70 МПа до 18,71 МПа. Вы теряете около 20% допустимого давления только из-за нагрева. Если вы проектируете паропровод или трубу для нефтеперерабатывающего завода, вы должны использовать значение напряжения для высоких температур. Я всегда помогаю нашим клиентам пересчитывать эти цифры, чтобы убедиться, что выбранные ими трубы не лопнут под воздействием теплового напряжения.

Каковы наиболее часто задаваемые вопросы?

У вас все еще есть сомнения по поводу выбора правильной трубы? Оставшиеся без ответа вопросы приводят к неправильным закупкам и проваленным проверкам. Вот лучшие ответы, чтобы развеять ваши сомнения. Люди часто спрашивают о различиях материалов, влиянии коррозии и правилах тестирования. Мы собрали эти свежие ответы на основе реальных инженерных проблем. Эта информация поможет вам выбрать точные спецификации для вашего следующего крупного проекта.

Экспертные ответы для ваших проектов

В1: Могу ли я использовать пределы A106 Grade A для труб Grade B?

О1: Нет. Grade B имеет более высокий предел прочности на разрыв и другое допускаемое напряжение, чем Grade A. Вы всегда должны использовать точные данные для Grade B. Если вы перепутаете их, вы можете переплатить за ненужную толщину или создать слабое место в вашей системе.

В2: Как прибавка на коррозию изменяет окончательный расчет давления?

О2: Ржавчина и агрессивные химикаты со временем разъедают стенку вашей трубы. Мы вычитаем определенную прибавку на коррозию (например, 2 мм или 3 мм) из толщины стенки перед тем, как применять формулу давления. Это гарантирует, что труба останется безопасной даже после многих лет использования.

В3: Что произойдет, если моя система превысит номинальное давление во время испытания?

О3: Давление при гидростатических испытаниях может временно и безопасно превышать нормальные рабочие пределы, основываясь на строгих правилах ASME. Но если ваше ежедневное рабочее давление поднимется выше рассчитанного MAWP, сталь деформируется или лопнет. Для предотвращения этого вы должны установить предохранительные клапаны.

В4: Выдерживают ли сварные трубы такое же давление, как и бесшовные трубы A106?

О4: Нет. Бесшовные трубы не имеют сварного шва. Это означает, что они получают более высокий коэффициент качества (E=1,0) в формуле расчета. Они справляются с высокими нагрузками гораздо лучше, чем сварные трубы того же размера и толщины.

В5: Как мне выбрать между Schedule 40 и Schedule 80?

О5: Сначала вы рассчитываете точное давление в вашей системе. Если Schedule 40 падает ниже требуемого запаса прочности, вы переходите на Schedule 80. Я всегда помогаю своим клиентам выполнить эти расчеты, чтобы сбалансировать безопасность проекта и затраты на сырье.

Заключение

Номинальное давление бесшовных труб A106 полностью зависит от размера, толщины стенки и рабочей температуры. Свяжитесь с Centerway Steel сегодня, чтобы получить точные расчеты и высококачественную трубопроводную продукцию для вашего следующего инженерного проекта.
