Guía Completa para el Diseño de Pilotes de Tubo de Acero y el Cálculo de su Capacidad de Carga

1. Introducción

Los pilotes de tubo de acero son una de las soluciones de cimentación más confiables y versátiles utilizadas en proyectos marinos, puentes y cimentaciones profundas. Su alta resistencia, facilidad de instalación y adaptabilidad a diversas condiciones del suelo los convierten en una opción preferida tanto en aplicaciones terrestres como marinas.

Esta guía ofrece una visión completa sobre el diseño de pilotes de tubo de acero, cubriendo principios de diseño, cálculo de capacidad de carga, selección de materiales y consideraciones de ingeniería según las principales normas internacionales.

2. Descripción de los Pilotes de Tubo de Acero

Un pilote de tubo de acero es una sección tubular que se introduce en pilotes de tubo de aceropilotes de tubo de aceroel suelo mediante hinca, perforación o empuje para soportar cargas verticales y laterales. Pueden ser:

· Pilotes abiertos, que permiten la formación de tapones de suelo y son comunes en obras marinas.

· Pilotes cerrados, sellados con una placa o cono para aumentar la capacidad de punta.

· Pilotes rellenos de hormigón, que combinan acero y hormigón para mejorar la rigidez y resistencia.

Los diámetros típicos varían desde 200 mm hasta más de 3.000 mm, y el espesor de la pared oscila entre 6 mm y 40 mm según la carga de diseño y las condiciones del suelo.

3. Principios del Diseño de Pilotes de Tubo de Acero

El proceso de diseño implica determinar dimensiones geométricas, grado de acero y capacidad de carga para cumplir con los requisitos estructurales y geotécnicos.

Factores clave incluyen:

· Capacidad axial (compresión y tracción)

· Resistencia a cargas laterales

· Pandeo y relación de esbeltez

· Interacción suelo-pilote

· Consideraciones de durabilidad y corrosión

3.1 Normas de Diseño

Algunas normas y códigos comunes incluyen:

· API RP 2A (estructuras offshore)

· ASTM A252 / A500 (especificaciones de material)

· AASHTO LRFD (puentes)

· Eurocódigos EN 1993 y EN 1997 (acero y geotecnia)

4. Cálculo de la Capacidad de Carga

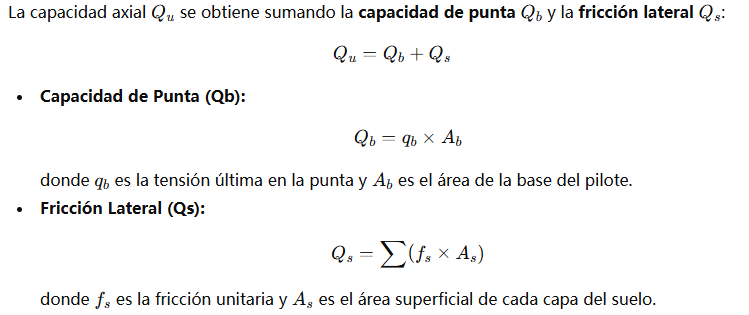

4.1 Capacidad Axial

4.2 Capacidad Lateral

La resistencia lateral depende de la rigidez del pilote (EI)(EI)(EI) y del módulo del suelo (kh)(k_h)(kh).

Se utilizan métodos de curvas p–y o análisis por elementos finitos para determinar desplazamientos y momentos flectores.

4.3 Ejemplo de Diseño

Un pilote de tubo de acero de 600 mm de diámetro y 12 m de longitud, embebido en arena de densidad media (γ = 18 kN/m³, φ = 32°), suele alcanzar una capacidad axial última de entre 1.200 y 1.800 kN, dependiendo de la formación del tapón de suelo.

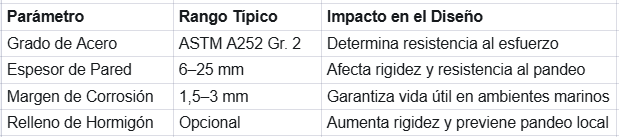

5. Consideraciones de Material y Estructura

La calidad de soldadura y la configuración de unión (soldadura a tope, empalmes) deben cumplir con normas internacionales.

6. Consideraciones Geotécnicas

· Tipo de suelo: suelos cohesivos vs. granulares requieren distintos parámetros de fricción.

· Efecto de tapón: los pilotes abiertos pueden formar un tapón de suelo, comportándose como cerrados.

· Fricción negativa: en suelos compresibles, se debe considerar la fuerza de arrastre descendente.

· Efecto de grupo: la interacción entre pilotes adyacentes reduce la capacidad efectiva; se usa un factor de eficiencia de grupo.

7. Corrosión y Durabilidad

En proyectos marinos o costeros, los pilotes de acero están expuestos a ambientes agresivos:

· Aplicar recubrimientos epóxicos o de poliuretano

· Usar protección catódica (ánodos de zinc o sistemas ICCP)

· Considerar espesor adicional de acero para la pérdida por corrosión

· Emplear relleno de hormigón para protección interna

8. Control de Calidad y Pruebas

Para garantizar que se cumpla la capacidad de diseño:

· Métodos de ensayo no destructivo (END): ultrasonido, radiografía, partículas magnéticas

· Pruebas en campo: pruebas de carga estática, análisis dinámico de hinca

· Monitoreo: registros de hinca, resistencia a penetración e integridad del pilote

9. Consejos Prácticos de Diseño

· Verificar siempre el diseño tanto desde el punto de vista estructural como geotécnico.

· Considerar esfuerzos durante la instalación, usando análisis de ecuación de onda.

· En proyectos offshore, combinar cargas hidrodinámicas y análisis de fatiga.

· Mantener coordinación entre ingenieros estructurales, geotécnicos y de protección contra corrosión.

10. Conclusión

Un diseño bien ejecutado de pilotes de tubo de acero garantiza seguridad estructural, eficiencia económica y desempeño a largo plazo en cimentaciones de entornos complejos. Comprender los mecanismos de carga, aplicar métodos de diseño adecuados y asegurar la calidad permite optimizar sistemas de cimentación confiables y duraderos.
