Полное руководство по проектированию стальных трубчатых свай и расчету несущей способности

1. Введение

Стальные трубчатые сваи являются одними из наиболее надежных и универсальных решений для фундаментов, используемых в морских сооружениях, мостах и глубоких фундаментах. Их высокая прочность, удобство монтажа и адаптивность к различным грунтовым условиям делают их предпочтительным выбором как на суше, так и в море.

Это руководство предоставляет полное представление о проектировании стальных трубчатых свай, охватывая принципы проектирования, расчет несущей способности, выбор материалов и инженерные аспекты в соответствии с основными международными стандартами.

2. Обзор стальных трубчатых свай

Стальная трубчатая свая — это полая конструкция, погружаемая в грунт путем забивки, бурения или вдавливания, предназначенная для восприятия вертикальных и боковых нагрузок.

Типы свай:

· С открытым концом, позволяющие образовываться грунтовым пробкам, часто используются в морских сооружениях.

· С закрытым концом, запаянные пластиной или конусом для увеличения опорной способности.

· С забетонированием, комбинация стали и бетона повышает жесткость и устойчивость.

Типичный диаметр варьируется от 200 мм до более 3000 мм, а толщина стенки — от 6 мм до 40 мм в зависимости от проектной нагрузки и условий грунта.

3. Принципы проектирования

Процесс проектирования стальных трубчатых свай включает определение геометрических размеров, класса стали и расчет несущей способности для соответствия структурным и геотехническим требованиям.

Ключевые факторы:

· Несущая способность по вертикали (сжатие и растяжение)

· Сопротивление боковым нагрузкам

· Устойчивость и коэффициент изгиба

· Взаимодействие с грунтом

· Защита от коррозии и долговечность

3.1 Стандарты проектирования

Наиболее распространенные стандарты проектирования:

· API RP 2A (морские конструкции)

· ASTM A252 / A500 (спецификации материалов)

· AASHTO LRFD (проектирование мостов)

· EN 1993 и EN 1997 (еврокод для стали и геотехники)

4. Расчет несущей способности

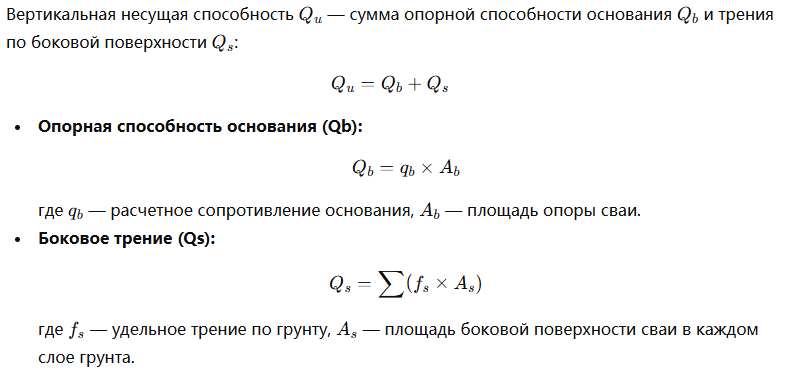

4.1 Вертикальная нагрузка

4.2 Боковая нагрузка

Сопротивление боковым нагрузкам зависит от жесткости сваи (EI)(EI)(EI) и модуля грунта (kh)(k_h)(kh).

Для расчета бокового отклонения и изгибающих моментов используют методы «p–y» или конечно-элементное моделирование.

4.3 Пример расчета

Свая диаметром 600 мм и длиной 12 м, погруженная в среднеплотный песок (γ = 18 кН/м³, φ = 32°), обычно имеет расчетную несущую способность по вертикали от 1200 до 1800 кН, в зависимости от образования грунтовой пробки.

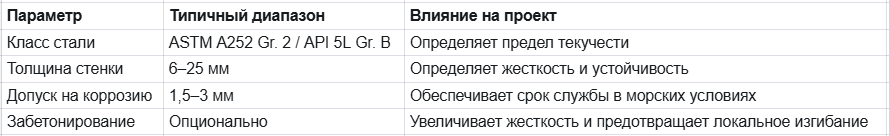

5. Выбор материала и конструктивные особенности

Качество сварки и конфигурация соединений (стыковые, с наращиванием) должны соответствовать стандартам AWS D1.1 или эквивалентным.

6. Геотехнические аспекты

· Тип грунта: связные и несвязные грунты требуют разных коэффициентов трения.

· Эффект пробки: сваи с открытым концом могут вести себя как закрытые сваи.

· Отрицательное боковое трение: в осадочных грунтах учитывается сила «вдавливания».

· Групповой эффект: взаимодействие соседних свай снижает эффективную несущую способность; используется коэффициент эффективности группы.

7. Коррозия и долговечность

В морских и прибрежных проектах сваи подвергаются агрессивным воздействиям:

· Использование эпоксидных или полиуретановых покрытий

· Катодная защита (цинковые аноды или ICCP)

· Принятие во внимание толщины металла для долговременного износа

· Возможное внутреннее бетонирование для защиты внутренней поверхности

8. Контроль качества и испытания

Гарантия качества обеспечивает соответствие проектной несущей способности в реальных условиях:

· Методы НК: ультразвуковая дефектоскопия (УЗД), рентгенография, магнитопорошковый контроль

· Полевые испытания: статические испытания, динамический анализ при забивке

· Мониторинг: запись хода забивки, сопротивление грунта, испытания целостности сваи

9. Практические рекомендации

· Всегда проверяйте проект сваи с точки зрения структуры и геотехники.

· Учитывайте нагрузки во время забивки (анализ методом волны).

· Для морских объектов учитывайте гидродинамические нагрузки и усталостные эффекты.

· Обеспечьте координацию между конструкторами, геотехниками и специалистами по защите от коррозии.

10. Заключение

Правильно спроектированные стальные трубчатые сваи обеспечивают безопасность конструкции, экономичность и долговечность фундаментов в сложных условиях. Знание механизмов передачи нагрузки, методов расчета и контроля качества позволяет создавать надежные фундаменты для любых инженерных задач.
