Полное руководство по трубам с 3PE покрытием: антикоррозийная технология и преимущества

Введение в трубы с 3PE покрытием

Трубы с 3PE покрытием (трехслойные полиэтиленовые трубы) в настоящее время представляют собой наиболее передовую антикоррозийную технологию, широко используемую в нефте-, газо- и водопроводах. Эта многослойная система покрытия обеспечивает превосходную защиту от коррозии, механических повреждений и воздействия окружающей среды, значительно продлевая срок службы стальных труб в экстремальных условиях.

Подробное описание антикоррозийного процесса 3PE

Процесс нанесения 3PE покрытия включает три отдельных слоя, которые работают совместно для комплексной защиты:

1. Первый слой: эпоксидный порошковый состав (FBE)

· Толщина: ≥100 мкм

· Функция: обеспечивает отличную адгезию к поверхности стали и служит первичным барьером от коррозии

· Характеристики:

o Химически связывается с поверхностью стали

o Отличная устойчивость к катодному отслаиванию

o Высокая термостойкость (до 100°C)

2. Второй слой: кополимерный адгезив

· Толщина: 170-250 мкм

· Функция: создает прочную связь между слоями FBE и внешнего PE

· Материал: обычно этилен-акриловая кислота (EAA) или малеиновый ангидрид, привитый к полиэтилену

3. Третий слой: полиэтиленовое покрытие (PE)

· Толщина: 2,5-3,7 мм

· Типы:

o Полиэтилен высокой плотности (HDPE) для большинства применений

o Полиэтилен средней плотности (MDPE) для улучшенной гибкости

· Функции:

o Механическая защита от ударов и истирания

o Влагозащитный барьер

o Устойчивость к УФ-излучению для наземных применений

Ключевые свойства высококачественных труб с 3PE покрытием

1. Превосходная коррозионная стойкость

· Выдерживает диапазон pH от 3 до 11

· Устойчивость к почвенным напряжениям и микробиологически индуцированной коррозии (MIC)

· Отличные характеристики как в морской, так и в промышленной среде

2. Выдающаяся механическая защита

· Ударопрочность: ≥10 Дж/мм (при -30°C)

· Твердость: ≥55 по Шору D

· Сопротивление проникновению: ≥3 мм (при 80°C)

3. Долговечность

· Срок службы: 30-50 лет в зависимости от среды

· Диапазон температур: от -40°C до +80°C

· Минимальные требования к техническому обслуживанию

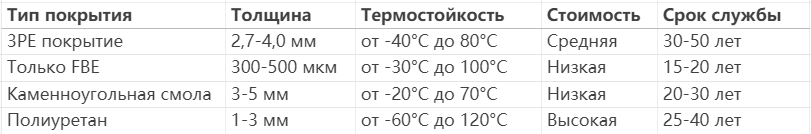

Сравнение с другими антикоррозийными методами

Процесс нанесения 3PE покрытия

1. Подготовка поверхности

o Пескоструйная обработка до чистоты Sa 2,5

o Профиль шероховатости 50-100 мкм

2. Нанесение FBE

o Электростатическое напыление порошка при 200-250°C



3. Нанесение адгезива

o Экструзионное покрытие пока FBE еще реакционноспособно



4. Экструзия PE

o Боковая экструзия или кольцевая обмотка

o Охлаждение и контроль качества

Стандарты контроля качества

Трубы с 3PE покрытием должны соответствовать:

· ISO 21809-1:2011 (Нефтяная и газовая промышленность)

· DIN 30670 (Полиэтиленовые покрытия для стальных труб)

· CAN/CSA-Z245.21 (Внешнее полиэтиленовое покрытие)

Области применения

· Магистральные нефте- и газопроводы

· Водопроводные сети

· Технологические трубопроводы химических производств

· Защита подземных кабелей

· Свайные и конструкционные применения

Техническое обслуживание и контроль

Хотя трубы с 3PE покрытием требуют минимального обслуживания, регулярные проверки должны включать:

· Обнаружение дефектов (тест постоянным напряжением)

· Проверку адгезии покрытия

· Мониторинг катодной защиты

Заключение

Трубы с 3PE покрытием представляют собой золотой стандарт в защите трубопроводов от коррозии, сочетая химическую стойкость эпоксидного слоя, прочность сцепления адгезива и механическую защиту полиэтилена. Эта многослойная система обеспечивает непревзойденные характеристики для критически важных инфраструктурных проектов, где важна долгосрочная надежность.

Для трубопроводных проектов, требующих максимальной защиты при минимальном обслуживании, трубы с 3PE покрытием остаются предпочтительным выбором инженеров и руководителей проектов по всему миру.
