Guía Completa de Tubería de Acero con Revestimiento 3PE: Proceso Anticorrosivo y Ventajas

Introducción a la Tubería de Acero con Revestimiento 3PE

La tubería de acero con revestimiento 3PE (tubería de acero con revestimiento tricapa de polietileno) representa actualmente la tecnología anticorrosiva más avanzada, ampliamente utilizada en tuberías para transmisión de petróleo, gas y agua. Este sistema de revestimiento multicapa ofrece protección superior contra la corrosión, daños mecánicos y factores ambientales, extendiendo significativamente la vida útil de las tuberías de acero en condiciones adversas.

Explicación del Proceso Anticorrosivo 3PE

El proceso de revestimiento 3PE consta de tres capas distintas que trabajan en sinergia para proporcionar protección integral:

1. Primera Capa: Polvo de Epoxi Fusionado (FBE)

· Espesor: ≥100μm

· Función: Proporciona excelente adhesión a la superficie de acero y actúa como barrera primaria contra la corrosión

· Características:

o Se adhiere químicamente a la superficie de acero

o Excelente resistencia al desprendimiento catódico

o Resistencia a altas temperaturas (hasta 100°C)

2. Segunda Capa: Adhesivo Copolímero

· Espesor: 170-250μm

· Función: Crea un fuerte vínculo entre las capas FBE y PE exterior

· Material: Típicamente ácido etileno acrílico (EAA) o polietileno injertado con anhídrido maleico

3. Tercera Capa: Revestimiento de Polietileno (PE)

· Espesor: 2.5-3.7mm

· Tipos:

o Polietileno de alta densidad (HDPE) para la mayoría de aplicaciones

o Polietileno de densidad media (MDPE) para mayor flexibilidad

· Funciones:

o Protección mecánica contra impactos y abrasión

o Barrera contra la humedad

o Resistencia a los rayos UV para aplicaciones aéreas

Propiedades Clave de la Tubería de Acero con Revestimiento 3PE de Alta Calidad

1. Resistencia Superior a la Corrosión

· Soporta un rango de pH de 3 a 11

· Resistente al estrés del suelo y a la corrosión influenciada microbiológicamente (MIC)

· Excelente rendimiento en ambientes marinos e industriales

2. Protección Mecánica Excepcional

· Resistencia al impacto: ≥10J/mm (probado a -30°C)

· Dureza: ≥55 Shore D

· Resistencia a la penetración: ≥3mm (a 80°C)



3. Durabilidad a Largo Plazo

· Vida útil: 30-50 años dependiendo del ambiente

· Rango de temperatura: -40°C a +80°C

· Requisitos de mantenimiento mínimos

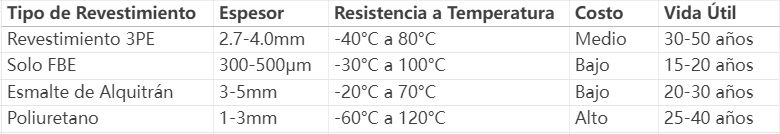

Comparación con Otros Métodos Anticorrosivos

Proceso de Aplicación del Revestimiento 3PE

1. Preparación de la Superficie

o Arenado hasta limpieza Sa 2.5

o Perfil de anclaje de 50-100μm

2. Aplicación de FBE

o Pulverización electrostática de polvo a 200-250°C



3. Aplicación del Adhesivo

o Extrusión del revestimiento mientras el FBE sigue reactivo

4. Extrusión de PE

o Extrusión lateral o envoltura circunferencial

o Enfriamiento e inspección

Estándares de Control de Calidad

Las tuberías de acero con revestimiento 3PE deben cumplir con:

· ISO 21809-1:2011 (Industrias de petróleo y gas natural)

· DIN 30670 (Revestimientos de polietileno para tuberías de acero)

· CAN/CSA-Z245.21 (Revestimiento externo de polietileno)

Aplicaciones Comunes

· Tuberías para transmisión de petróleo y gas

· Redes de suministro de agua

· Tuberías para procesamiento químico

· Protección de cables subterráneos

· Aplicaciones de pilotes y estructuras

Mantenimiento e Inspección

Aunque la tubería de acero con revestimiento 3PE requiere mantenimiento mínimo, las inspecciones periódicas deben incluir:

· Detección de discontinuidades (prueba de voltaje DC)

· Pruebas de adhesión del revestimiento

· Monitoreo de protección catódica

Conclusión

La tubería de acero con revestimiento 3PE representa el estándar de oro en protección anticorrosiva para tuberías, combinando la resistencia química del epoxi, la fuerza de adhesión del pegamento y la protección mecánica del polietileno. Este sistema multicapa ofrece un rendimiento inigualable para proyectos de infraestructura crítica donde la confiabilidad a largo plazo es esencial.

Para proyectos de tuberías que requieren máxima protección con mantenimiento mínimo, la tubería de acero con revestimiento 3PE sigue siendo la opción preferida entre ingenieros y gerentes de proyectos en todo el mundo.
